多功能家用电器维修实训装置

发布时间：2020-12-15 丨 浏览次数：

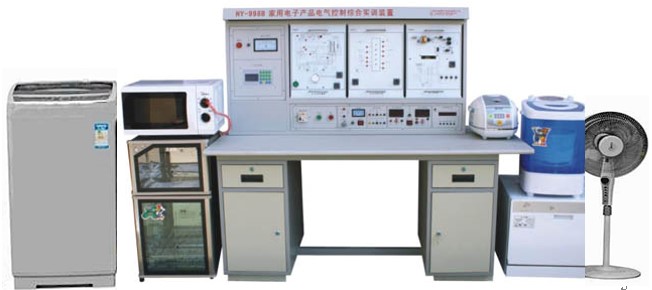

HY-99GB2  多功能家用电器维修实训装置

一、装置特点

1.装置可进行全自动洗衣机、抽油烟机、燃气灶、吸尘器、空气净化器、电磁炉、微波炉、豆浆机、电饭煲、洗碗机、消毒柜、电风扇、冰箱共十三种家用电器电控系统故障的分析与判断实训，从而使学生更全面的了解和掌握所学家用电器的外形结构、工作原理和维修技能。

2.整体采用铝型材框架，简约、美观、大方；桌面为不易燃的高密度耐磨面板；桌面下方摆放储物柜，用于放置工具及学习资料等。

3.实验装置是由实训台和实训挂箱两部分组成，采用敞开式设计，实训挂箱上有电气控制原理图和测试点。

4.装置安装数显电压表和电流表，用以观察设备的供电电压及运行电流。

5.具有智能故障考核功能，可对学生进行电气控制系统的实训考核。

二、技术参数

1.实训台

1）框架采用铝型材结构，桌面为高密度板；

2）供电电源：AC 220V±10%   50 Hz；

3）整体尺寸：约1300*750*1600mm；

4）工作环境：温度-10℃～+40℃ 相对湿度＜85% (25℃)

5）安全保护：动作电流≤30mA、动作时间≤0.1S

2.实训考核系统

由液晶屏、PVC键盘、故障考核接口、通讯模块、单片机和存储器等组成。具有故障设置、故障清零、分数查询等功能。

3.实训挂箱

由全自动洗衣机、电子消毒柜、电风扇等13个实训挂箱组成，可对每个挂箱设置故障，学生根据故障现象分析故障原因以及测量点的测量，完成排除故障等实训内容。

四、实训项目

1、认识装置中的各家用电器；

2、了解各电器的使用方法；

3、理解各种家用电器的工作原理；

4、家用电器常见典型故障分析排除。

5、微波炉常见故障解析和维修。故障包括：微波炉不通电 ；微波炉启动，灯亮，转盘风扇转但不加热；灯不亮，微波炉工作正常；转盘不转；烧烤管不工作。

6、电子消毒柜常见故障的分析和维修。故障有：高温消毒不工作；高温消毒效果差，加热时间比正常长；臭氧发生器无“吱吱”放电声；臭氧发生器“吱吱”放电声很细声，消毒效果不理想。

7、电饭锅常见故障的分析和维修。 故障包括：数码管不显示，且电热盘不热；数码管显示，但电热盘不发热；煮生饭或焦饭。

8、洗碗机常见故障的分析和维修。 故障包括：洗碗机整机不通电；洗碗机不能进水；不加热；清洗泵不工作；洗碗机不排水； 碗碟上形成钙质沉淀或产生白膜。

9、洗衣机常见故障的分析和维修。 故障包括：整机不工作；不进水；不排水；波轮单方向转；不脱水。

10、电子电风扇常见故障的分析和维修。故障包括：指示灯不亮，风扇不工作；指示灯亮，风扇不转；不能遥控；风扇高速档不转；不能摇头送

五、配置表
