传感器实验台（26种传感器）

发布时间：2023-03-08 丨 浏览次数：

一、传感器实验台概述：

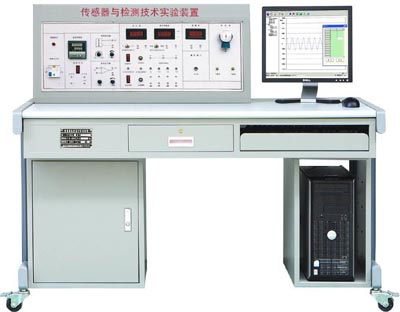

传感器与检测技术实验装置完全采用实用的传感器元部件，模块化设计。紧密结合现代传感器和检测技术的发展，使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训，而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。 产品可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的传感器实验台。

二、传感器实验台特点：

1、传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上印有原理图与接线口，学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口。
4、本实训装置由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。
5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。

三、传感器实验台动能组成：

1、加热源：16V交流电源加热，温度控制范围0~150℃。
2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。
3、振动源：振动频率1Hz-30Hz，共振频率12Hz左右。

四、传感器实验台数据采集卡及处理软件

数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。USB、RS-232接口，与计算机串行工作。处理软件进行实验项目选择与编辑、数据采集、特性曲线的分析、文件存取、打印等。

五、传感器实验台主要技术参数：

1、输入电源：单相三线AC220V±10%50Hz
2、工作环境：温度-10℃～+40℃
3、相对湿度＜85%(25℃)海拔＜4000m
4、装置容量：＜0.5kVA、
5、外型尺寸：1600×750×1100mm
6、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，+2V~+24V可调，具有短路保护功能。
7、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，输出电流0.5A。
8、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，输出电流：0.5A（有效值0.4KHz）
9、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。
10、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。
11、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999Hz，转速测量范围1-9999rpm。
12、温度表：0-150℃度，精度1%。
13、高精度温度控制调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。
14、机械式压力表：0-40Kpa，精度2%。

六、传感器实验台实验项目：

实验一、电阻式传感器的单臂电桥性能实验
实验二、电阻式传感器的半桥性能实验
实验三、电阻式传感器的全桥性能实验
实验四、电阻式传感器的单臂、半桥和全桥的比较实验
实验五、电阻式传感器的振动实验*
实验六、电阻式传感器的电子秤实验*
实验七、变面积式电容传感器特性实验
实验八、差动式电容传感器特性实验
实验九、电容传感器的振动实验*
实验十、电容传感器的电子秤实验*
实验十一、差动变压器的特性实验
实验十二、自感式差动变压器的特性实验
实验十三、差动变压器的性能实验
实验十四、激励频率对差动变压器特性的影响
实验十五、差动变压器的振动实验*
实验十六、差动变压器的电子秤实验*
实验十七、光电式传感器的转速测量实验
实验十八、光电式传感器的旋转方向测量实验
实验十九、接近式霍尔传感器实验
实验二十、霍尔传感器的转速测量实验
实验二十一、霍尔传感器的振动测量实验
实验二十二、涡流传感器的位移特性实验
实验二十三、被测体材质对涡流传感器特性的影响实验
实验二十四、涡流式传感器的振动实验
实验二十五、涡流式传感器的转速测量实验
实验二十六、温度传感器及温度控制实验（AD590）
实验二十七、K型热电偶的温度控制实验
实验二十八、热电偶冷端温度补偿实验*
实验二十九、E型热电偶的温度控制实验
实验三十、Pt100铂电阻的温度控制实验
实验三十一、Cu50铜电阻的温度控制实验
实验三十二、磁电式传感器的特性实验
实验三十三、磁电式传感器的转速测量实验
实验三十四、磁电式传感器的应用实验*
实验三十五、压电加速度式传感器的特性实验
实验三十六、光纤传感器的位移特性实验
实验三十七、光纤传感器的振动实验
实验三十八、光纤传感器的转速测量实验
实验三十九、压阻式压力传感器的特性实验
实验四十、压阻式压力传感器的差压测量实验*
实验四十一、超声波传感器的位移特性实验
实验四十二、超声波传感器的应用实验
实验四十三、气敏传感器的原理实验
实验四十四、湿度式传感器原理实验
实验四十五、气体流量的测定*
实验四十六、移相器实验
实验四十七、相敏检波器实验
实验四十八、低通滤波器实验
实验四十九、热释电红外传感器实验
实验五十、硅光电池光电特性实验
实验五十一、集成温度传感器LM35温度特性实验
实验五十二、集成温度传感器LM35测温实验
实验五十三、PN结温度传感器测温控制实验
带*为实验为思考实验
七、传感器实验台种类的配置和技术指标：（26种传感器）
