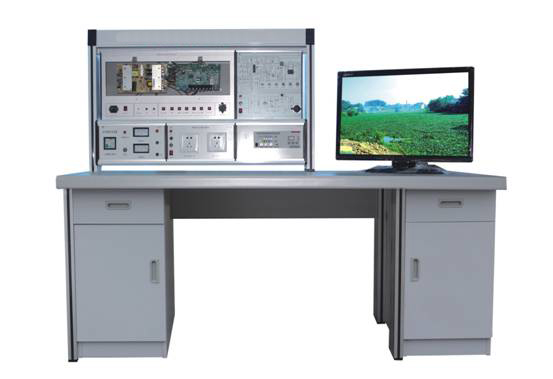

HY-99 家电音视频维修技能实训考核装置
本装置是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研制的。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
一、概述
1、控制及交流电源部分
（1）提供单相交流电源、线间直接短路自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。具有实验室管理系统，带密码开机和定时关机功能
（2）提供～220V插座2只，为外部仪器提供工作电源。
2、直流电源部分
（1）恒流稳压电源，输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出大电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）开关电源：+5V，+24V、12V 。
（3）灯管测试高压电源：具有输出开路、短路保护功能。
（4） 高清彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。
有着图象清晰、时序精确（图形中心和边框可精确定位到一个像素）、
1) 输出信号频率范围：第1-100频道；
2) 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式；
3) 输出信号方式：
① 射频输出：≥300μVp－p；
② 视频输出：≥1Vp－p；
③ 音频输出：≥0.3Vp－p。
4）信号制式：PAL-D/K
显示图象共16幅
彩条（75/0/75/0） 白光栅（75） 红光栅（75） 绿光栅（75） 蓝光栅（75）黑光栅 12级阶梯 十字中心及显示幅值（90、95、100） 四阶棋盘 彩色棋盘
（5）实训桌：整体结构采用冷轧钢板成型，表面酸洗磷化，静电喷塑，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉，用于放置工具和资料等。平台尺寸:长×宽×高为170cm×80cm×135.5cm。
（6）液晶电视技术指标:
显示器尺寸：32寸；
对比度：400：1；分辨率：1920×1080；反应时间：<16 ms；.屏幕亮度：500cd/㎡；视角：178度；屏幕比例：16∶9；制式：NTSC/PAL/SECAM；输入：YPbPr；VGA；HDMI；AV；USB环境温度：5℃～35℃；相对湿度：≤85%（25℃）；
（7）DVD机：
a、工作状态 水平：15度 铝垂：15度
b、控制方式：电控
c、物镜特性：焦距（f）：3.86mm 数字光圈（NA）：0.45mm
工作距离（WD）：2.1mm
d、激光波长（λ）：760—800μm
二、系统特点
1、遵循市场导向，符合社会需求。理论联系实际，硬件软件结合。企业技术骨干，传授实战技艺。基于工作过程，培养岗位技能。专业对口培养，解决学员就业。
2、故障点采用可更换透明元件即学生根据故障现象排查损坏元件，采用插拔式更换元件。
3、无线智能实验室管理考核系统
1）、计算机可以监控1-126台家用电器智能考核台
2）、可设置20多个故障点。
3）、具有发卷功能
4）、具有收卷功能
5）、具有单台和全部实验台清零功能
6）、具有自动检测各家用电器考核台的通讯联机情况
7）、可以生成学生个人成绩单
8）、可以对学生考核情况进行统计、分析
9）、设有进入系统密码，进入系统后能够修改密码
10）、具有打印功能
11）、具有答题次数限制功能
12）、集成无线考核系统能实现密码登录系统，设置数据库路，系统测试(查询设备)，学生库设置 ，题库与题库等级设置，学生键盘设置，考核故障发布 考核试卷提取与存储考核时间设置与启动，考核成绩查询，考核成绩打印，登录密码修改与恢复。
13）、学生终端采用大屏幕液晶显示具有联机考核和脱机考核功能，学号查询，故障解除，时间查询，分数查询，设备号查询。
三、实训组件
本装置由液晶彩电模块、功放实训模块、前置放大实训模块、卫星接收机实训模块、5.1解码音响实训模块、DVD（蓝光）播放机实训模块、智能硬盘播放机实训模块、有线电视系统实训模块、智能实训考核系统组成。
1、液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元内置设故排故系统（可由电脑设故障点）
2、功放实训模块
包含电源、前级推动、功放管
3、前置放大实训模块
前级放大以及高音、中音、低音、左右声道平衡.音量控制
4、卫星接收机实训模块
包含电源、高频头、解码芯片
5、5.1解码音响实训模块
杜比AC-3解码器、左右声道输出、重低音输出、中置输出、立体声耳机输出
6、DVD（蓝光）播放机实训模块
DVD机芯及伺服、DVD键盘控制、显示及遥控、DVD内置稳压电源、DVD光盘。
7、智能硬盘播放机实训模块
包含硬盘、解码主板、电源
8.有线电视系统实训模块
分支器与分配器、放大器、调制器（选配）、混合器（选配）
四、技术指标:
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×80cm×135.5cm
五．实训项目
1.认 识 液 晶 电 视 的 内 部 结 构 ；
2.认识液晶电视中各主要元器件的基本结构；
3.理解液晶电视中各主要元器件的基本工作原理；
4.认识液晶电视各主要单元电路的组成；
5.理解液晶电视各主要单元电路的工作原理；
6.认识液晶显示屏的组成及工作原理；
7.认识主要IC的功能及原理；
8.工厂菜单的进入方法及调试；
9.贴片元件的焊接方法；
10.黑屏故障分析与故障演示实验;
11.有声音，无图像的故障分析与演示实验;
12.键控电路的故障分析与演示实验;
13.遥控接收电路的故障分析与演示实验;
14.无光栅,无声音故障分析与演示实验;
15.右声道无声音故障分析与演示实验;
16.左声道无声音故障分析与演示实验;
17.功放电路的故障分析与演示实验;
18.遥控发射电路的故障分析与演示实验;
19.有光栅、无图像、无伴音的故障分析与演示实验;
20.液晶电视工作电压适应范围演示实验;
21.液晶电视综合性能测试实验.
22.DVD机的工作原理与维修实训
23.功放的工作原理与维修实训
24.前置放大的工作原理与维修实训
25.卫星接收机的工作原理与维修实训
26.5.1解码音响的工作原理与维修实训
27.智能硬盘播放机的工作原理与维修实训
28.有线电视的工作原理与维修实训
