plc实训台

发布时间:2024-07-26 丨 浏览次数:

plc实训台

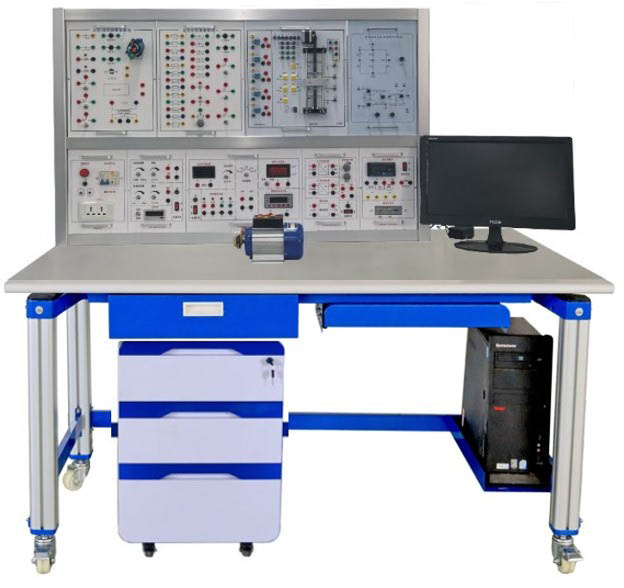

1 实训台

1)实训台上体采用垂直操作屏,操作屏下方为控制屏,包含电源输入输出及控制部分、仪表等,操作屏上部为实训操作区,可安装4个标准挂箱,该区域上下均留出安装挂箱的卡槽。

2)实训台桌面采用高密度压缩板,表面防水、防火、坚固耐用。

3)实训台下方为抽屉和储物柜,预留电脑间,挂箱间,并可根据用户需要进行配置组合。

4)实训台以微机灰和灰黑色调为主,整体感官上色彩明快、简洁大方。

5)实训台为四挂箱式结构,可同时挂接四个挂箱(≥420mm×297mm)。

6)尺寸≥1750mm×800mm×1500mm 1

2 电源屏 1)漏电保护总电源开关1只;

2)急停按钮1只;

3)电源供电指示灯1只;

4)三相电源指示灯3只;

5)熔断器3只;

6)交流380V电源输出2组(插座输出和叠插接口输出各1组);

7)交流220V电源输出4组(插座输出3组和叠插接口输出1组);

8)直流24V直流稳压电源2组(数字显示电压表、电流表);

9)直流0~±10V可调电源输出2组(数字显示电压表、电流表;调节电位器采用高精度多圈电位器)。 1

3 PLC 模块1 挂箱采用标准结构,与PLC实训台完全匹配。


PLC

1220VAC/24VDC 3A1

2DC/DC/DC, 24DI/16DO1

3, 8 DO, RELAY1

4PROFIBUS DP SLAVE MODULE1

5, 4AI/2AO1

6)数字量输出点通过微继电器转接后引出,印刷标识与PLC模块一致

7)模块尺寸420(长)×297(宽)

8)配套PLC智能仿真实训系统

1)软件描述

要求软件以实物为原型,通过三维建模技术、虚拟仿真技术以及FLASH动画技术相结合实现在仿真环境中对PLC控制的电动机、电动小车,液体混合和循环小灯等实训项目进行仿真练习的软件。软件需采用任务导入式的实训模式,从任务分析、任务要求、任务实施、自我测评进行系统的仿真实训教学。

2)软件组成

 要求“PLC智能仿真实训系统”包含电动机点动运行电路、电动机连续运行电路、两台电动机主控选择运行控制电路、运料小车两地往返控制电路、液体混合系统控制电路、交通灯控制电路、循环彩灯控制电路七大部分。

3)知识点列表

项目 知识点 资源数量

电动机点动运行 任务分析  1

 任务实施-测量按钮开关 1

 任务实施-测量断路器 1

 任务实施-测量交流热继电器 1

 任务实施-测量熔断器 1

 任务实施-实训器件 1

 任务实施-器件布局 1

 任务实施-电路接线 1

 任务实施-通电运行 1

 任务要求 1

 自我评测 1

电动机连续运行 任务分析 1

 任务实施-测量按钮开关 1

 任务实施-测量断路器 1

 任务实施-测量交流接触器 1

 任务实施-测量热继电器 1

 任务实施-测量熔断器 1

 任务实施-实训器件 1

 任务实施-器件布局 1

 任务实施-电路接线 1

 任务实施-通电运行 1

 任务要求 1

 自我评测 1

两台电动机主控选择运行控制 任务分析 1

 任务实施-测量按钮开关 1

 任务实施-测量断路器 1

 任务实施-测量交流接触器 1

 任务实施-测量热继电器 1

 任务实施-测量熔断器 1

 任务实施-实训器件 1

 任务实施-器件布局 1

 任务实施-电路接线 1

 任务实施-通电运行 1

 任务要求 1

 自我评测 1

运料小车两地往返控制 任务分析 1

 任务实施-测量按钮开关 1

 任务实施-测量断路器 1

 任务实施-测量交流接触器 1

 任务实施-测量热继电器 1

 任务实施-测量熔断器 1

 任务实施-实训器件 1

 任务实施-器件布局 1

 任务实施-电路接线 1

 任务实施-通电运行 1

 任务要求 1

 自我评测 1

液体混合系统控制 任务分析 1

 任务实施-测量按钮开关 1

 任务实施-测量断路器 1

 任务实施-测量交流接触器 1

 任务实施-测量热继电器 1

 任务实施-测量熔断器 1

 任务实施-实训器件 1

 任务实施-器件布局 1

 任务实施-电路接线 1

 任务实施-通电运行 1

 任务要求 1

 自我评测 1

交通灯控制 任务分析 1

 任务实施-测量按钮开关 1

 任务实施-测量断路器 1

 任务实施-测量交流接触器 1

 任务实施-测量热继电器 1

 任务实施-测量熔断器 1

 任务实施-实训器件 1

 任务实施-器件布局 1

 任务实施-电路接线 1

 任务实施-通电运行 1

 任务要求 1

 自我评测 1

循环彩灯 任务分析 1

 任务实施-测量按钮开关 1

 任务实施-测量彩灯 1

 任务实施-测量断路器 1

 任务实施-实训器件 1

 任务实施-器件布局 1

 任务实施-电路接线 1

 任务实施-通电运行 1

 任务要求 1

 自我评测 1



 1

4 电机加载装置模块2 控制电机:Pe=0.75KwUe=380V,三相异步型,配1000P/R光电编码器 2

5 触摸屏模块3 挂箱采用标准结构,与PLC实训台完全匹配。

西门子TP900

模块尺寸420(长)×297(宽) 1

6 PLC数字量挂箱4 挂箱采用标准结构,与PLC实训台完全匹配。

包含10路自锁定开关,10路自复位按钮和两路数码管指示,20路指示灯

模块尺寸420(长)×297(宽) 1

7 PLC模拟量模块挂箱5 挂箱采用标准结构,与PLC实训台完全匹配。

实训挂箱配套40-20mA模拟量输出,每路输出配套可调电位器可调节电流输出,电流表实时显示电流值,输出带有保险丝做短路保护,通过护套插孔输出可连接PLC的模拟量模块。挂箱同时提供四块显示仪表,输入0-20mA电流时可对应显示0-100范围,挂箱整体采用三孔电源线供电。

配套在线教育平台

此次采购不仅为了教学需求,还需要应对职业技能考证培训对于互联网+培训的需求,随本次采购教学设备投标单位须提供有资质的平台;承诺提供职业技能培训账号10个(供货后,我方指定10个学员开展实名认证,同时要求平台具备30个以上工种)

要求平台具备安全稳定、实名制认证学习的线上培训技术条件和完善的线上职业培训质量管控体系,能在一定程度上实现平台运行终端多元化(PC网页端、手机微信端等)、培训方式多样化、线上培训人员全实名注册、学习人脸识别、考试人脸识别、具有学习记录及考试记录,学习过程可查询、可追溯,具备人离线断功能(达到设置间隔范围)、防刷课功能,上级人社部门可监管,培训结果可评价。 1

8 PLC开关量模块挂箱6 PLC开关量模块

1、模块技术参数:

1)电源:DC24V±5% 50 Hz

2)工作温度:0℃~40℃;

3)环境湿度:≤90%40℃);

4)材料:冷板金属材料构成,T=1.5mm,表面磷化及喷涂处理,达到美观、耐磨要求;

5)整机容量:≤0.2kVA

6)拉手:金属材质;

7)安全保护措施:具有接地保护安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

2、主要组成器件:

1)指示灯单元 指示灯24位,工作电压DC24V

2)数码管单元  2

字位数:1

屏幕尺寸:1.2英寸

发光颜色:红色

8字高度: 1.2

外形尺寸:40.80x28.80x10.50mm

工作电压:DC24V

3)开关按钮单元 按钮开关组 8组(自复位) 钮子开关 8

3、信号连接端口:

12MM/耐压:500V/电流:5A/总长:11.5mm/面板开孔为:6.2mm/内孔:2mm

4、(5)配套三维教案平台

1)软件介绍

要求教案生成平台为开放性的、自由编辑的教案制作软件,可以根据专业教材的章节、教学计划、教学进度,利用素材库提供的动画、仿真、文字、声音自由编辑成个性化教案。该软件有三个开放式窗口,窗口可自由切换或单一窗口全屏显示,每个窗口都根据不同的要求形成不同内容的教案。该平台为教案编辑的模板,不受编辑教案的数量、专业的限制,可以无限次编辑,文字部分自由编写。

2)要求平台可实现功能

1. 创建新教案

2. 打开教案

3. 关闭教案

4. 建立教案目录

5. 编辑教案目录

6. 可以在每一级教案目录中加载多个资源文件

7. 可以支持FLASH、图片、文字、视频、3D模型类素材资源

8. 可以播放FLASH动画

9. 可以加载.jpg.jpeg.bmp.gif类型的图片

10. 可以外部加载引用文字资料,对文字可以设置字体颜色、大小、字体

11. 可以编辑文本,并保存

8 安全栅隔离模块 安全栅隔离模块挂箱 6路模拟量隔离

模块尺寸420(长)×297(宽) 1

9 工具柜车 630×400×810mm,二层,二定向轮,二万向轮带锁。 1

10 手动工具套装 SATA品牌手动工具,包含一字螺丝刀5×75mm,一字螺丝刀3.2×75mm,尖嘴钳6寸,活动扳手8寸,电工胶带,数字万用表、测电笔、十字螺丝刀3.2×75mm、剥线钳、压线钳、斜口钳、线标 1

11 钢木凳  2

12 触摸屏下载线 用于西门子TP900触摸屏程序下载 1

13 触摸屏通讯线 用于和西门子200smartPLC通讯电缆 1

14 网线 超五类,2米,西门子200smartPLC程序下载电缆 1

15 U PLC编程软件、组态软件;接线图;实验指导书电子版 等资料(合同共配1个) 1

16 绝缘胶皮  1

32 电源线 国标、3孔、1 4

34 备品备件 2mm插孔 20

  4mm护套插座 10

  LED发光二极管 20

  自复位六腿小按键 10

35 实验指导书 纸质中文版 200SMART PLC 3

  纸质中文版 314C-2PN/DP 3

36 实验跨接线 KT2ABD52-400mm 120

  KT2ABD52-600mm 30

  KT4ABD52-800mm 100

37 实训导线 一头KT4一头插针 1.5平方 线长800mm 颜色红色 3

  一头KT2一头插针 0.75平方 线长800mm 颜色黄色 10
