现场总线过程控制系统实验装置

发布时间:2021-12-16 丨 浏览次数:

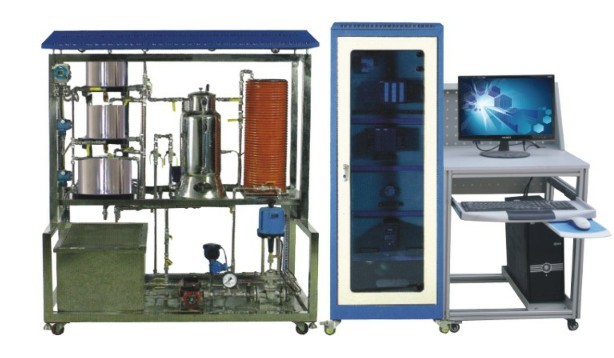

HYGCK-1H型现场总线过程控制系统实验装置

一、系统概述
“现场总线过程控制系统实验装置”是从高校自动化相关专业教学实验的需求出发,采用代表自动化行业技术潮流的现场总线技术,开发出来的进行通讯和远程控制的网络化和数字化实验装置。
现场总线过程控制系统实验装置”是由现场总线控制系统和对象系统组成。
现场总线控制系统硬件
除电气部分给各种工作部件提供电源外,还有下列主要部件:
SIEMENS 315-2DP CPU一个(含MMC卡)
DP/PA Coupler 耦合器一个
8路模拟量输入模块SM331模块两个
4路模拟量输出模块SM332模块一个
变频器一个
DP通讯线和DP接头若干
通讯处理器CP5611卡一张
现场总线控制系统软件


二、系统特点
能完整的体现现场过程变量数字化采集。实现从过程变量的现场采集到上位监控的全数字化传输。
四、实验内容
现场总线控制系统(FCS)的组成与认识实验
下位机软件中的硬件组态和程序编写
上位机软件中的通信建立和界面组态
一阶单容上水箱对象特性测试实验
二阶双容水箱对象特性测试实验
上水箱液位PID整定实验
串接双容下水箱液位PID整定实验
三容液位定值控制实验
锅炉内胆水温PID控制实验
锅炉夹套水温PID控制实验
单闭环流量PID控制实验
锅炉内胆水温位式控制实验
水箱液位串级控制实验
三闭环液位控制实验
锅炉夹套与内胆水温串级控制实验
锅炉内胆水温与水流量串级控制实验
上水箱液位与进水流量串级控制实验
单闭环流量比值控制实验
下水箱液位前馈-反馈控制实验
锅炉内胆水温前馈-反馈控制实验
温度纯滞后控制实验
流量纯滞后控制实验
锅炉夹套与内胆水温解耦控制实验
上水箱液位与出口水温解耦控制实验
