陕汽2190全车电器实训台

发布时间：2023-03-31 丨浏览次数：

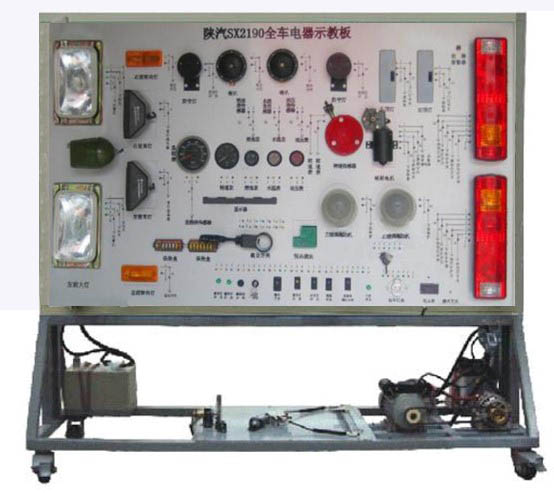

　　陕汽2190全车电器实训台设备采用全新陕汽2190整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。

　　适用于对整车电器理论和维修实训的教学与培训。

　　1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。

　　接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等汽车电器各系统的工作过程。

　　2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板彩色电路图;学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。

　　3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。

　　4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

　　外形尺寸(约)：2080×700×1900mm(长×宽×高)

　　动力电源：三相四线(或三相五线)380V±10% 50Hz

　　工作电压：直流24V

　　工作温度：-40℃～+50℃

　　三相异步电动机

　　型号：YT 100L1-4

　　电压：AC 220V/380V

　　功率：2.2KW

　　转速：1420r/min

　　颜色：7032

　　钢管：40*40*3mm

　　机柜：1.5mm冷板冲压成形，背面设置维修门;

　　移动脚轮：100*60mm
