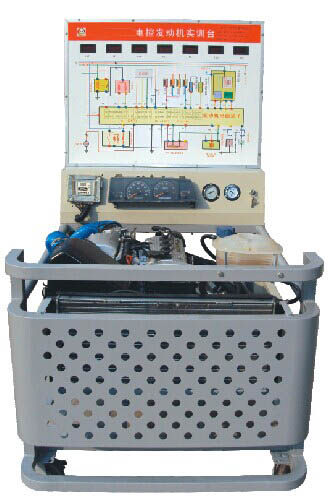

HY-QC213D型大众EA211电控汽油发动机实训台
发布时间：2023-03-31 丨 浏览次数：
一、电控汽油发动机实训台设备简介
大众EA211电控发动机实训台该设备采用大众EA211电控发动机为基础，配套发动相关机附件及电控和电流系统，并按照原车布局制作而成。使之成为一个与真车性能一样的发动机实训台。可实现大众EA211电控发动机的所有运行状态。设备能够完美演示大众EA211电控发动机系统的工作的特点、工作原理和工作特行。设备可以满足发动机机械拆装、发动机电控系统数据测量等教学需要，同时设备具有考核功能，可实时掌握学每个员阶段性的学习情况。高清图文面板，喷绘有系统原理图、电路图。控制台简单明了，操作简单，工作安静。适用于中高等职业技术院校和各种汽车培训机构。能够满足各类院校对大众EA211电控发动机系统的理论和实践相结合的教学需要。
二、电控汽油发动机实训台结构组成
发动机系统：进排气系统、点火系统、仪表系统、发动机电控单元、控制系统、冷却系统、起动系统、系统压力表、进气歧管压力表、自诊断系统。
设备台架：一体式设备台架，燃油箱、蓄电池、电源总开关、斜面式仪表工作台、数据检测面板，宽度为100mm的检测仪器放置区、高清电路原理图、实物安装区、设备故障设置区、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、考核系统、控制机构、万向脚轮等组成。
出厂附件：配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、电控汽油发动机实训台实训项目
EA211发动机整体的外观了解与结构认知实训
EA211发动机燃油系统的数据测量、故障诊断与排除实训
EA211发动机进气系统的数据测量、故障诊断与排除实训
EA211发动机传感器数据测量、故障诊断与排除实训
EA211发动机执行器的数据测量、故障诊断与排除实训
EA211发动机机械部分的拆装实训
EA211发动机仪表系统的数据测量、故障诊断与排除实训
EA211发动机自诊断系统的数据测量、故障诊断与排除实训
EA211发动机汽车诊断系统的使用与诊断思路提升实训
EA211发动机整体的职业技能考核实训
四、电控汽油发动机实训台通用参数
1、展示功能，能直观展示EA211发动机机械系统的结构组成和链接关系。展示EA211电控发动机的结构特点。
2、运行功能：能正常演示EA211发动机动、静态及各种工况，满足对发动机的起动、怠速加速、减速、停机等各种工况进行实训实操及故障诊断需要。
3、显示功能：仪表显示单元，显示发动机的各项数据，包含冷却水的温度，发动机的转速，发动机的机油压力，发电机的充电等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。LED指示灯实时显示各个执行器的工作情况。
4、识图功能： 面板绘有高清晰度彩色电路原理图。(与原厂发动机电路图相对应)， 为学员提供EA211发动机电路的识图、读图、画图的学习过程。
5、自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等;
6、检测功能：检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子，测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7、信号模拟功能：
信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调。
8、故障设置系统，在台架的隐秘处，设有故障设置系统，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
配套智能考核系统。该系统分为两种模式，数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障;
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。该系统可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等考核操作。
9、安全防护功能：蓄电池与电器用电设备之间安装总电源开关，在台架不使用时，断开开关，可以保护设备和蓄电池;如水箱、排气管等部位采用带有散热孔的护板，提高操作安全性。
10、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠。
五、电控汽油发动机实训台制作工艺
1、台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。
2、超大电气箱内部配置，发动机电控单元等。并配置保险丝盒，继电器组等。
3、上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为二开门设计(850×470mm)，可以全部打开，方便维修保养。
4、设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。美观大方。
5、检测面板下方带有万用表或解码器等设备放置台(1000×100mm)，方便测量。
检测面板为高级铝塑板经UV喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。
6、设备的两侧安装带孔防护板，防止学员手脚等伸入旋转部件中。保证教学安全。
7、检测端子为纯铜制作，自带绝缘端开孔直径6mm，内孔直径2mm，正好适合万用表或示波器测量使用。
8、设备侧面带有故障考核系统，并带有钥匙锁，防止学院随意操作。
9、设备脚轮方便移动，并能随时锁止，保证教学安全。
六、电控汽油发动机实训台技术参数
外形尺寸：1600*1000*1760
油箱容量：10L
重 量：320Kg
工作温度：+-50
台架颜色：7032
防护板：桔红平光
电 源：60AH蓄电池
车 系：大众
发动机型号：EA211
进气形式：自然吸气
排 量：1.6L
汽 缸 数：4
气缸排列形式：L
燃油标号 93号
供油方式 多点电喷
