勇士汽车ABS系统实训台
发布时间：2021-12-14 丨 浏览次数：

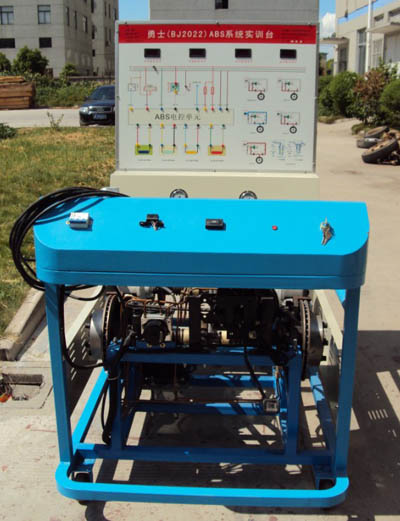

HY-QCYS3勇士汽车ABS系统实训台
一、产品简介
勇士汽车ABS系统实训台采用勇士型汽车ABS系统零部件制作而成，可实现ABS系统的所有实训项目包含数据测量、系统自诊断、波形分析、故障检测与排除等操作设备能够完美展示勇士汽车ABS系统的工作的特点、工作原理和工作特行控制台简单明了，操作简单，工作安静适用于中高等职业技术院校和各种汽车培训机构满足ABS系统的理论和实践相结合的教学实训设备。
二、结构组成
汽车部件：勇士汽车 ABS系统制动盘、制动钳、转速信号盘、转速传感器、ABS电控单元、制动总泵、制动踏板、制动开关、ABS系统指示灯、刹车油管、自诊断系统等
设备台架：一体式设备台架，前轮通轴、后轮通轴、主动盘、离合器片、从动盘、力压力弹簧、弹簧调节装置、数据检测面板，高清电路原理图、实物安装区、设备故障设置区、检测仪器放置区、大功率驱动电机、设备控制台、考核系统、系统压力表、开关电源、控制机构、空气开关、万向脚轮等组成配套设备使用说明，实训指导资料、产品合格证、保修卡
三、实训项目
勇士ABS系统结构的认知了解
勇士ABS系统的工作原理实训
勇士ABS系统的电路检测实训
勇士ABS传感器的故障诊断与排除实训
勇士ABS系统控制策略分析实训
勇士ABS系统执行器的故障诊断与排除实训
勇士ABS系统的排气实训
勇士ABS系统数据诊断与数据读取
勇士ABS系统电控单元的代码修改
勇士ABS系统拆卸与组装实训
四、功能特点
1、动态运行功能：接通控制开关，系统进入工作状态各传感器、执行器均齐全有效能正常演示ABS系统静态及各种工况，满足对ABS系统的各项测试、以及对运行工况进行实训实操
2、体验功能：在主动盘与被动盘机械力的传动过程中，能够根据每个车轮制动压力的不同，到达最佳的联动效果，使防抱死制动效果达到理想的真车状态ABS系统工作时，脚部震感和反弹力感觉明显
3、显示功能：
高精度数显表实时显示各个轮速传感器的信号变化，可动态观察各个传感器的工作情况LED灯实时显示总泵的工作过程
4、自诊断功能：配备外接式诊断座OBDⅡ，可连接专用或通用型解码器对ABS电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
5、信号模拟系统，采用可调式信号模拟系统，可任意设定各个主要传感器的任何参数，调节全程达到无极可调
6、检测功能：
检测控制台面板上,外接接线端子,使学生在不拔下元件插头,不破坏原车线束的情况下,任意测量每一根线,每一个传感器的数值,每一个执行器的工作状态及变化.还可以通过端子 测量元件的电压,电阻,电流,波形等,实时了解各个元件的工作状态.
7、故障设置功能：故障设置系统在实训台的隐蔽处，并带有门锁，通过故障的设置，真实的模拟变速器的各种实际故障，掌握变速器的故障症状，及排除故障的方法
配套智能考核系统该系统分为两种模式，数字键盘故障设置系统和无线网络智能化故障设置系统数字键盘故障设置系统采用0-9数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核学生与老师操作简单方便该系统可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等考核操作
8、识图功能：识图功能：面板绘有高清晰度彩色电路原理图（与原厂电路图相对应）， 为学员提供ABS系统电路的识图、读图、画图的学习过程
9、安全防护功能：设备配有电源漏电保护器，保证教学安全主动盘与从动盘传动，能有效的防止电动机因制动力过大而造成的的电机烧毁现象
10、移动教学功能：实训台配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
11、教学指导功能：实验台配备详细的使用说明和相关电器元件电路图和相关实训指
五、制作工艺
焊接选用40*40国标钢材，壁厚2mm
采用同心驱动轴1000mm,配套大螺母带自锁螺母
高质量离合器片直径160mm内孔77mm厚度4mm汽车专用
10mm厚度摩擦片直径160mm厚度12mm ，经发黑处理
弹簧总长170mm,内孔直径47mm，4个，压力大弹力持久
配套耐高温汽车专用轴承8个，安静无噪音
经氩弧焊接而成，焊点无需打磨即非常平整
外观经高温静电喷涂，颜色鲜艳，易清洁耐油污，光鲜亮丽
高清UV喷涂面板，电路原理图线条清晰，不褪色
配置带锁止装置的万向移动脚轮，移动方便，锁止安全可靠
配置漏电保护器，使操作安全性大大提高，
六、技术参数：
外型尺寸：1600mm×1000mm×1700mm
电压：308V/220V
功率：3.0KW
转速：1400R
真空泵：220V/2.5P
电源：220V
工作温度：-50℃～50℃
使用车型：勇士
