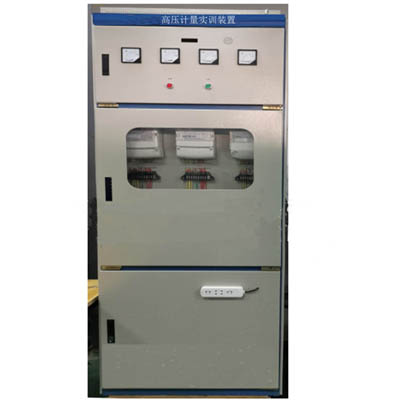

高压计量实训装置

发布时间：2021-12-10 丨浏览次数：

一、产品概述

高压计量实训装置是用来培训高压计量装表接电和高压计量原理学习，具有智能查线分析功能的综合型实训装置。高压计量实训装置可以仿真10kV及以上电压等级计量方式，用来培训和考核从事高压计量装表接电岗位工作的相关专业人员。

二、装置组成

高压计量实训装置柜体、智能数字虚负荷电源、计算机、计算机桌椅、智能系统控制软件、智能考核试题库、高压电流互感器、高压电压互感器、智能指示仪表、综合用电安全防护装置等。

三、装置主要实现功能

1、可以培训高压三相三线和三相四线（三相四线需要在采购技术规范中特殊说明），学习高压计量原理和接线；

2、可以培训一次接线、二次接线，以及接线工艺培训、考核和鉴定；

3、二次接线可以培训接线原理和接线工艺；

4、培训高压三相三线电能表的接线，观察运行现象，分析正确与错误，并排查故障；

5、培训学员三相三线电能表的结构组成、工作原理、性能特点、安装、运行及维护；

6、培训学员计算追补电量、更正系数的能力；

7、系统采用计算机控制，智能分析接线结果；

8、装置电源侧有漏电保护功能，当出现漏电和操作人员触电时及时切断电源，保护操作人员的安全；

9、通过计算机读取轮换下来的电子式多功能（智能）电能表（因用户窃电或有窃电嫌疑的故障表）表内记录的用电信息数据，对电能表表内记录的数据、事件进行分析研究，寻找“用户现场窃电”的蛛丝马迹；

10、教员可以直接在教练机上看到学员接线是否正确；大大减轻老师的现场查线的劳动强度；提高工作效率；提高单位时间内培训的人次；

11、可进行高压计量装置的典型故障分析与处理的练习、培训和比赛；

12、可进行高压计量装置的反窃电技术练习、培训和比赛；

13、可进行高压计量装置导线、电流互感器和电能表选择的技术练习、培训和比赛。

四、装置主要技术指标

1、工作环境：温度：0℃～35℃ 量程额定值：100V、57.7V 相对湿度 lt; 90％

2、输出电压：三相三线额定：3×100V 三相四线额定：3×57.7V

3、输出电流：量程额定值：3×5A

4、输出频率：频率：45~65Hz 精度0.1Hz

5、输出功率：电压：每相为35VA 电流：每相为30VA

6、相位角输出：输出范围：0°～ 360° 调节细度：5°

7、功耗: ≤1kW

8、外观尺寸：800*600*2200（单位：mm）
