西门子S7-1500 PLC实训台
发布时间：2021-12-10 丨 浏览次数：

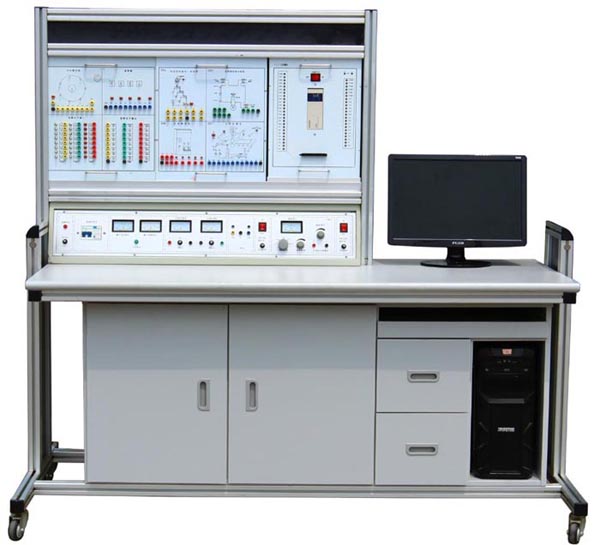

HYX-61B西门子S7-1500可编程控制器实训装置
一、技术性能
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz
2、电源输出：有漏电型保护器、过载、短路保护装置。
3、三相四线380V输出，由三只电压表指示输出电压
4、～220V通过安全插座输出
5、+24V/2A直流稳压电源输出
6、+5V/1A直流稳压电源输出
7、±12V/1A直流稳压电源输出
8、直流电压：0～10V可调输出；直流电流：4～20mA可调输出
9、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<400m
10、装置容量：＜1KVA
11、重 量：＜110Kg
12、外形尺寸：1600mm×700mm×1600mm
13、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
二、实训装置的基本配置及功能
实训装置由控制屏、实训桌、主机实训组件、实训模块（含丰富的工业现场设备模拟实训对象）、变频器挂箱等组成。
（一）功能、特点
1）实验台包括
A．直流电压：0～10V可调输出；直流电流：0～20mA；
B．～220V通过安全插座输出
C．三相四线380V输出，由三只电压表指示输出电压
D．+24V/1A直流稳压电源输出
E. +5V/5A直流稳压电源输出
2）PLC主机及实验模块的输入输出端口均已引到面板上。采用插拔式自锁线连接实验，输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器，还可以与演示装置相连接，可应用实际的工业控制。
3）实验台结构采用挂箱式，便于实验项目扩展和用户第二次开发。
4）PLC主机配置
西门子S7-1500 CPU 1511C-1 PN，175 KB 程序，1 MB 数据；60 ns；集成2x PN 接口；集成 16 DI/16 DO，5 AI/2 AO，6 HSC@100kHz
1、所有PLC输入输出端口引出至插座
5）实训桌
实训桌为工业铝型材结构，桌面为防火、防水、耐磨高密度板；采用电脑桌实训桌一体化设计，实训桌下部设有抽屉柜，左边位双开门柜用于存放实训模块，中间设有两个大抽屉用于放置工具及资料，右边为电脑主机放置柜，电脑主机柜和抽屉上方设有键盘托架，造型美观大方。
（二）实验项目
1)PLC基本技能实训
1.PLC认知实训
2.PLC仿真实训
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．与、或、非逻辑功能实验
8．定时器、计数器功能实验
2)PLC模拟控制应用实训
19.抢答器控制（优先级、数值运算，具有声效功能）
20.天塔之光控制（闪烁、发射、流水型）
21.音乐喷泉控制（具有声效功能）
22.十字路口交通灯控制
23.水塔水位控制
24.自动送料装车系统控制
25.四节传送带控制
26.装配流水线控制
27.多种液体混合装置控制
28.自控成型机控制
29.全自动洗衣机控制（具有声效功能）
30.自控轧钢机控制
31.邮件分拣机控制
32.自动售货机控制
33.机械手控制
34.四层电梯控制
35.加工中心控制
36.步进电机PLC控制
3）PLC、三相电机技能实训
1.PLC控制的三相异步电动机正反转控制
2.PLC控制的三相异步电动机Y/△启动控制
3.PLC控制的三相异步电动机启动停止控制
4）PLC、变频器综合应用技能实训
9.变频器功能参数设置与操作
10.变频器报警与保护功能
11.外部端子点动控制
12.变频器控制电机正反转
13.多段速度选择变频调速
14.变频器无级调速
15.基于外部模拟量(电压/电流）控制方式的变频调速
16.基于PLC数字量控制方式的多段速
5）PLC、触摸屏技能实训
9.触摸屏指示灯对象实验
10.触摸屏开关对象实验
11.触摸屏数据显示实验
12.触摸屏数据输入实验
13.触摸屏棒图对象实验
14.触摸屏对象实验
15.触摸屏移动元件对象实验
16.触摸屏静态显示实验
