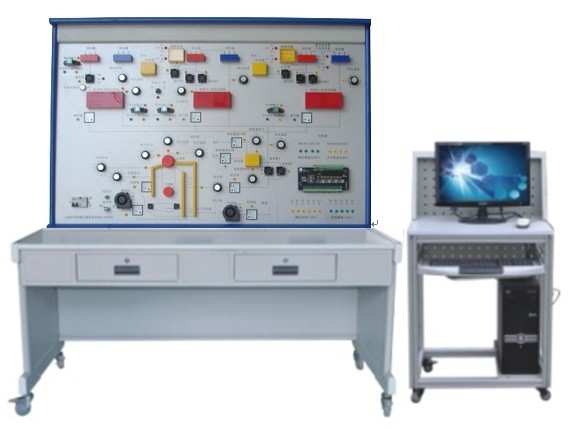

HY-L3型楼宇暖通监控系统实训装置

发布时间：2020-09-04 丨浏览次数：

一、装置组成：

楼宇暖通监控系统实训装置的系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由 DDC 控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等组成。

二、系统实训功能：

能进行各种锅炉暖通系统控制操作演示、 DDC 控制器的操作与编程、空调供水及锅炉监控系统、锅炉监控系统、热交换器监控系统、供暖供水及锅炉监控系统、报警及联锁保护功能的操作实训，系统软件的组态、配置与控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。

三、实训项目

1 、楼宇锅炉程序控制实训

2 、楼宇锅炉水位自动调节控制实训

3 、楼宇锅炉蒸汽压力自动调节控制实训

4 、锅炉汽包水位与锅炉给水阀的联动控制

5 、楼宇三冲量调节系统自动控制实训

6 、锅炉除氧器压力与锅炉除氧器进汽阀的联动控制

7 、锅炉除氧器水位与锅炉除氧器进水阀的联动控制

8 、空调膨胀水箱与空调补水泵的联动控制

9 、空调供水热交换器二次侧 ( 低温 ) 热水出口温度自动联锁控制

10 、供暖供水热交换器二次侧 ( 低温 ) 热水供回水温度控制

11 、生活供水热交换器二次侧 ( 低温 ) 热水出口温度控制

12 、生活循环泵与生活调节阀的联动控制

13 、供暖热水回路中的循环水泵的控制

14 、线路故障的判断与处理

15 、设备故障的判断与处理

16 、设计并安装一个简易应用系统

17 、组态软件设计实训项目

18 、供暖热水回路中的循环水泵的控制

19 、线路故障的判断与处理

20 、设备故障的判断与处理

21 、设计并安装一个简易应用系统

22 、组态软件设计实训项目

四、系统技术指标：

工作电压：单相三线 220V±5% 50Hz

整机容量：＜ 300W

外型尺寸： 150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

可扩展，可兼容， LON 总线通讯方式

输出， 8 点、 IO/DO 输入， 11 点 AI/DI

信号方式；干触点 /0-20MA/0-10A/ 发 10K
