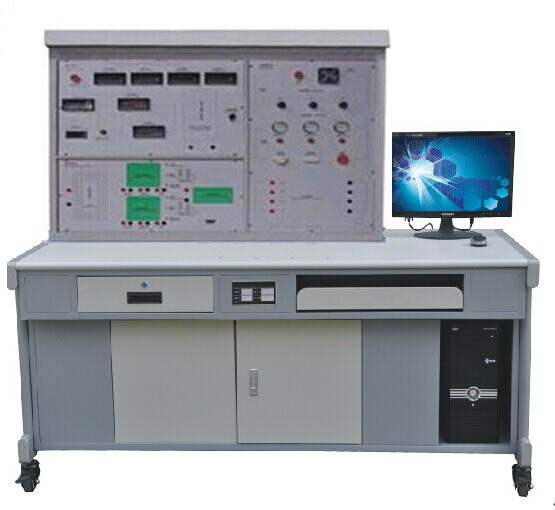

HYXNY-1型新能源太阳能教学实训装置

发布时间：2023-11-14 丨 浏览次数：

　　自地球上生命诞生以来，就主要以太阳提供的热辐射能生存，而自古人类也懂得以阳光晒干物件，并作为制作食物的方法，如制盐和晒咸鱼等。在化石燃料日趋减少的情况下，新能源在人类的日常生活与科技发展中的重要性不言而喻，其中太阳能已成为人类使用能源的重要组成部分，并不断得到发展。太阳能的利用有光热转换和光电转换两种方式，太阳能发电是一种新兴的可再生能源。自然对于新能源太阳能的相关内容的教学也是十分有必要的，新能源太阳能教学实训装置，便应运而生。

　　一、系统规格

　　1.系统电压：21.5V

　　2.系统电流：2A

　　3.系统功率：25W

　　二、太阳能电池规格

　　1.组件尺寸(L*W*H)：621*281*28mm，单晶硅太阳能电池 x 1

　　2.功率：20W

　　3.工作电压：17.05±0.5V

　　4.工作电流：1.20±0.10A

　　三、控制器规格：

　　1.光电控制器：额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一信道为光控输出，另一通道为多类定时输出

　　用户型控制器：，额定电压：12V，光电电池功率：60W，负载电流：5A，过放电压：11.0 ± 0.5， 蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关

　　四、电表规格：

　　1.电流表：x 3, 0~2A，显示模式︰0.5”LCD液晶显示

　　2.电压表：x 3, 0~20V，显示模式︰0.5”LCD液晶显示

　　3.温度表：x 1, -19.9～99.9℃

　　五、负载：

　　1.风扇：x 1，额定电压：12V，工作电流：0.25A，功率：3W

　　2.交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W

　　3.LED灯：1组(7颗);蜂鸣器：x 1;马达：x 1，额定电压：12V，工作电流：0.25A，功率：3W

　　4.开关：x 1;按钮：x 1

　　六、电池：

　　阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr) ：3.3Ah，充电方法(恒压)，循环充电电流为825mA

　　6. 电压器：

　　1.个电压器(可变电阻)，电阻值调整范围为0～1kΩ

　　2.DC/DC：5个DC/DC电源模块

　　3.提供DC转AC模块

　　七、实验单元：

　　1.太阳能电池发电原理实验

　　2.太阳能光电板能量转换实验

　　3.环境对光电转换影响实验

　　4.太阳能电池光电系统直接负载实验

　　5.光电控制型太阳能系统发电实验

　　6.光电型控制单元工作原理实验

　　7.光电型控制单元充放电保护实验

　　8.用户型太阳能发电和利用实验

　　9.用户型控制单元工作原理

　　10.用户型控制单元充放电保护实验

　　11.太阳能系统电器负载实验

　　12.综合实验

　　13.太阳能电池基本特性测试实验

　　14.外部扩充DC转AC外接电器实验

　　15.单晶太阳能电池I-V特性曲线实验
