产品中心HY-HM10 焊、铆工工艺学示教陈列柜
为了满足教学需求,不断提高技工学校的培训质量,强调了基本理论和基本技能的训练。焊、铆工在机械制造工业中,使两个或两个以上零件联接在一起的方法有螺钉联接、铆钉联接和焊接。焊接就是利用两个物体原子间产生的结合作用来实现联接,联接后不能再拆卸,成为永久性联接。本套陈列柜共分10个柜。
焊铆工艺学示教陈列柜规格:1250×430×1780mm
序号和名称 | 焊铆工艺学示教陈列柜内容 |
第一柜 | 对接接头、搭接接头、角接接头、 T 形接头、 I 形坡口、 Y 型坡口、双 Y 形坡口、带钝边 U 形坡口、带钝边双 U 形坡口、基本符号(十几种)、辅助符号(三种)、补充符号(三种) |
第二柜 | 常用的几种运条方法: ( 直线形 往复直线形 锯齿形 月牙形 正三角形 斜三角形 圆圈形 斜圆圈形 ) 、焊缝收尾法、焊接位置(四种)、焊缝倾角、焊缝转角、不同焊接位置的倾角和转角(四种)、对接平焊时焊条角度、立焊时焊条角度、横焊时的焊条角度、横角焊时的焊条角度、仰焊时的焊条角度 |
第三柜 | 焊条组成示意图、焊条实物、 AX-320 型弧焊发电机构造图、 AX-320 型弧焊发电机外形图、 AX-320 型弧焊发电机原理图、 AX-320 型弧焊发电机的外特性曲线、 BX-300 型弧焊变压器外形图、 BX-300 型弧焊变压器结构简图、 BX-300 型弧焊变压器的外特性曲线、 GS 系列晶闸管弧焊整流器示意图、 GS 系列晶闸管弧焊整流器结构图、 MZ1-1000 型埋弧自动焊小车图 |
第四柜 | 低压割炬的构造、低压割炬的工作原理、低压焊炬的构造、低压焊炬的工作原理、氧炔焰的种类、焊炬与焊丝的位置、右向焊法和左向焊法、割嘴的倾斜角、割嘴与割件两侧夹角示意图、气割过程示意图 |
第五柜 | 氧气瓶与乙炔瓶构造、单级反作用式减压器的构造、排水式乙炔发生器工作原理、中压水封式回火保险器、中压闭合式水封回火保险器、钢丝刷、手锤、锉刀、钢丝钳、铁丝、扳手、钢质通针 |
第六柜 电阻焊与碳弧气刨 | 碳弧气刨示意图、碳棒倾角、圆周送风式气刨枪结构图、碳弧气刨的夹碳缺陷、碳棒的铜皮剥落情况、电阻焊的分类、电流通过焊件接触点的情况、 点焊接头形式、缝焊接头形式 |
第七柜 | 轧制钢材示意图、花纹钢板、钢管、槽钢的断面图、钢的热处理、 W18Cr4V 钢热处理工艺曲线、角钢、工字钢、异型钢材、组合构件计算、几种主要钢材的名称、形状和尺寸表示方法 |

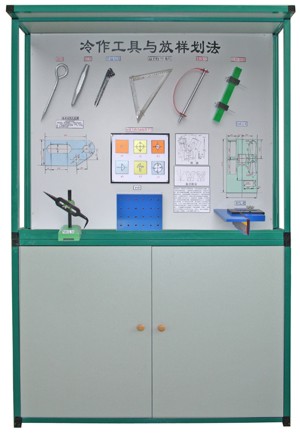

第八柜 | 划针、普通划规、长杆划规、 900 角尺(扁平的、带肋的)、样冲、划线盘、曲线尺、划线规、平台、放样基准的选择、样板上的孔的标注方法、墙板的放样程序、油箱盖板 |
第九柜 | 卷板机的工作原理、双曲率钢板的卷弯、角钢的手工弯曲、槽钢弯曲模、手工弯管装置、弯曲过程、瓦片压制、单角和双角压模、局部加热引起的角变形 |
第十柜 | 爆炸成形示意图、爆炸成形零件、橡皮成形过程、液压-橡皮模成形装置 、液压-橡皮模胀形 |
