产品中心HY-JJ10型 机床夹具设计示教陈列柜

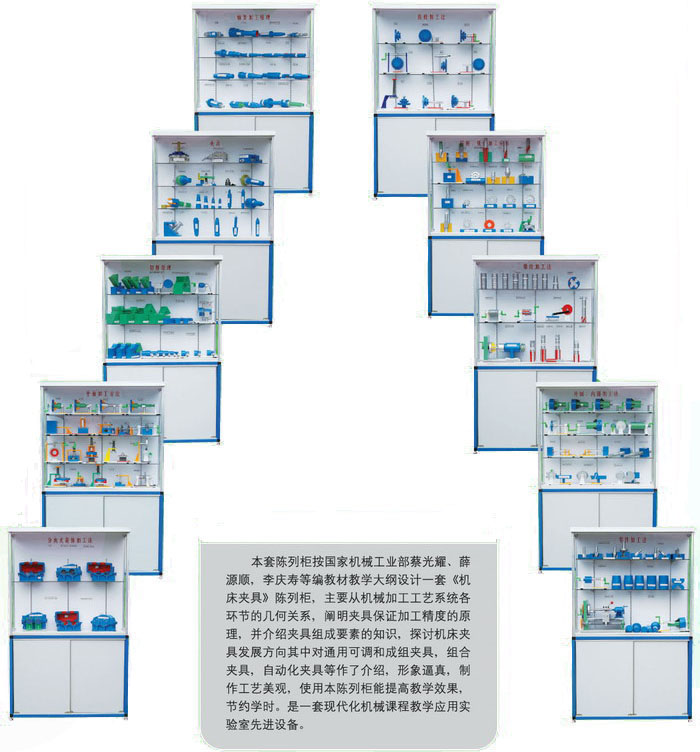

机床夹具设计示教陈列柜是按国家机械工业部蔡光耀、薛源顺、李庆寿等主编的教学大纲一套《机床夹具》陈列柜,主要从机械加工工艺系统各环节的几何关系,阐明夹具保证加工精度的原理,并介绍夹具组成要素的知识,探讨机床夹具发展方向,其中对通用可调和成组夹具、组合夹具、自动化夹具等作了全面的介绍,是学校各机械专业的理想的机械陈列柜。
陈列柜规格: 1250 × 430 × 1800mm
机械陈列柜内容:
序号与名称 | 机床夹具陈列柜内容 |
第一柜 | 车具的工作原理、铣床夹具的工作原理、液压铣键榴夹具、弹簧心轴、车床改拉床的夹具。 |
第二柜 | 平面几何体的六点定位、轴类几何体的六点定位、盘类几何体的六点定位、轴类工件定位时的支承点的布置、支承板、可调支承( 3 件)、辅助支承、 V 形块的结构形式、( 4 件)。 V 形块的应用。 |
第三柜 | 双向夹紧工件的压板机构、自夹机构、斜楔组合夹紧机构、钩形手转位压板、万能自调压板、快速螺旋夹紧机构、螺旋压板机构、圆偏心夹紧机构。 |
第四柜 | 虎钳式定心夹紧机构( a )、虎钳式定心夹紧结构、斜楔式滑柱定心夹紧机构、偏心式定心机构、弹簧夹头和心轴( a )、弹簧夹头和心轴( b )、 V 形弹性盘定心机构( a )、 V 形弹性盘定心机构 (b) 。 |
第五柜 | 固定式双作用活塞式气瓢( a )、固定式双作用活塞式气瓢( b )、车床用固定式气缸、气动用管接头( a )、气动用管接头 (b) 、气动用管接头 (c) 、手动转阀、导气接头的结构、脚踏式气阀。 |
第六柜 | 主轴连接式车具( a )、主轴连接式车具 (b) 、固定式钻楔、翻转式钻楔、双孔钻床夹具、加工双孔的钻模、工艺孔的应用、直线进给铣具的工作原理、机床夹具的装配。 |
第七柜 | 气动夹紧装置、调速器、气动卡盘的传动装置、活塞式分离传动部件、固定在床头箱前端上的气动夹具、单向作用薄膜气缸、活塞式组合气缸。 |
第八柜 | 立轴式通用转台、卧轴式通用转台、分度对定机构的手动操纵机构( a )、分度对定机构的手动操纵机构( b )、分度对定机构的手动操纵机构( c )、使用钻床夹具加工均布小孔。 |
第九柜 | 模块化铣镗床夹具、组合夹具装置、齿轮室盖翻转式钻床组合夹具、钻床半自动化夹具。 |
第十柜 | 按零件槐相性归组( 4 )件、通用可调钻模、成组车床夹具、快速调整机构( a )、快速调整机构( b )、斜楔夹紧机构。 |
