产品中心HY-805型 减速器示教陈列柜

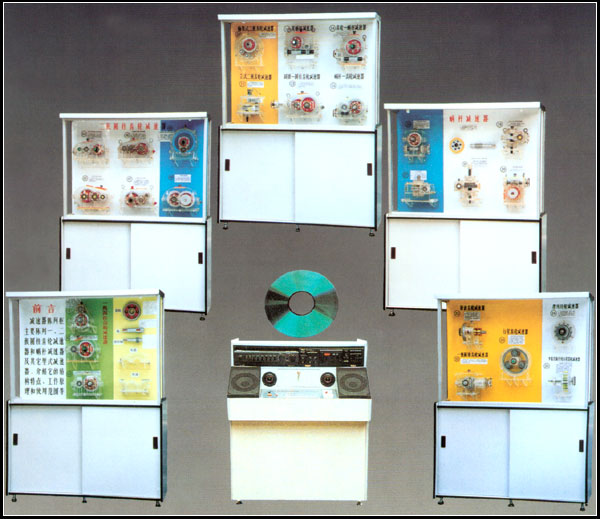

减速器示教陈列柜是根据大中专院校,职业学校的教学大纲设计的机械陈列柜,《减速器》电化教学设备。共5个柜25种减速器及1个控制台,用CD解说遥控控制,声控同步进行演示机械模型,加强对机械专业的学生的理论学习,使用范围增强认识,加深理解,是机械专业系不可缺少的理想教具设备。本套陈列柜有第一代和第二代两种形式。
一、主要特点:
1、控制台配置:DVD机1台;控制硬件一套;攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张(内含25台减速器语音说明)
2、控制软件:微电脑DVD程序控制系统,用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作,实现声音、图像、模型三位一体同步动作,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
3、控制方式:可实现全柜遥控和手动顺序播音、单个模型播音动作,或只动作不播音等功能。
4、控制动作过程:选中某号模型按遥控器上的数字键,按确认后,陈列柜上对应该号码的减速器就开始动作运转,同时DVD机开始播放语音讲解此减速器的特点及功能,讲解完毕后等待下一步动作。
减速器陈列柜规格:1250×430×1780mm
减速器陈列柜内容:
序号与名称 | 陈 列 柜 内 容 |
第一柜 | 1 、斜齿轮减速器 2 、直齿轮减速器 3 、人字齿轮减速器 |
第二柜 | 4 、两级圆柱直齿轮减速器 5 、两级圆柱斜齿轮减速器 6 、分流式减速器 7 、中心驱动式齿轮减速器 8 、同轴线(立式)减速器 9 、同轴线(卧式)减速器 |
第三柜 | 10 、轴装式二级齿轮减速器 11 、立式二级齿轮减速器 12 、双级蜗杆减速器 13 、圆锥 — 圆柱齿轮减速器 14 、齿轮 — 蜗杆减速器 15 、蜗杆 — 齿轮减速器 |
第四柜 | 16 、蜗杆减速器(下置式) 17 、蜗杆减速器(垂直交叉式) 18 、蜗杆减速器 19 、立轴蜗杆减速器 20 、蜗杆蜗轮减速器 |
第五柜 | 21 、谐波齿轮减速器 22 、一级圆锥齿轮减速器 23 、立式摆线针轮行星减速器 24 、行星齿轮减速器 25 、少齿差渐开线行星齿轮减速器 |
