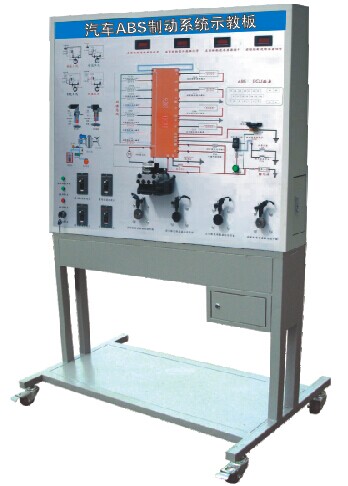

HY-QC634型汽车ABS制动系统示教板

【产品简介】

本产品选用桑塔纳2000 ABS电路系统材料为基础制作，模拟汽车行驶与制动，演示ABS电路系统的工作过程；

本示教板功能齐全、操作方便、安全可靠。

【结构组成】

ABS控制单元、ABS 电磁阀总成、轮速传感器、制动开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。

【功能特点】

1、面板上绘有完整的ABS电路系统原理图。设有检测端子，可通过仪器仪表检测传感器，执行器等各种信号参数如电压、电阻、频率等。操纵开关及按钮，可真实演示ABS电路系统的工作过程。

2、数显表显示各传感器信号电压值。发光二极管显示电磁阀状态。

3、故障模拟系统可模拟实际运行工况，设置多种实车常见故障。

4、系统匹配等操作；装有诊断座，可读取故障码与数据流等。

5、汽车油漆高温烤漆处理；加装交流电源漏电保护装置；转动元器件外加装防护装置。

6、底架部分采用实验桌，台面保留30cm宽空间，方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺,带自锁脚轮。

7、外形尺寸：1240mm×550mm×1850mm（长×宽×高）
