双燃料发动机实训台

发布时间：2021-01-04 丨浏览次数：

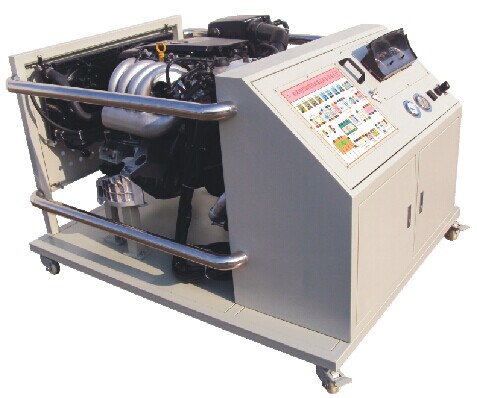

HY-QC212B型双燃料发动机实训台

【产品简介】

4G93电喷发动机总成电控单元，燃油供给系统，水冷却系统蓄电池排气管，发动机及变速器电脑板插脚一一对应信号检测区控制面板，可移动台架(喷塑)。

【功能特点】

1、发动机和自动变速器能顺利起动，工作平稳，加速有力。

2、面板上设有测试口；可在板面上通过万用表测量各传感器信号和数据。

3、板面上设有原车发动机(和变速器)电控系统原理图。

4、直观反映各种故障设置时发动机性能的影响。

5、故障设备部分；采用触摸式面板，微机控制故障设置，能设置和清除故障。

6、面板上配有：燃油压力表，真空压力表，自动变速器油压表（电压检测表），电压检测表可测各电脑板各端子电压。

【产品工艺】

一、面板工艺和特点

（一）测量面板

面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。

1、采用8mm厚优质高密度PVC板作底板。

2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，表面覆盖高强度保护贴膜。具有耐磨（耐磨耐刮效果超过有机玻璃），防潮，耐腐蚀（耐优质化清剂腐蚀），不易退色等特点。（非喷画、铝塑板UV或印刷可比）。

（二）控制面板

1、采用5mm厚铝塑板，坚固耐用，不易变形。

2、采用高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。

二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。

三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

四、金属表面采用高温喷塑处理，漆面坚固美观。

【参数】

1、外形尺寸：1500mm X 1200mm X 1150mm（长X宽X高）

2、工作电源：12V/60AH蓄电池

3、油箱容积：10L

4、工作温度：-50℃～50℃、
