迈腾1.4TSI发动机实训台

发布时间：2021-01-04 丨浏览次数：

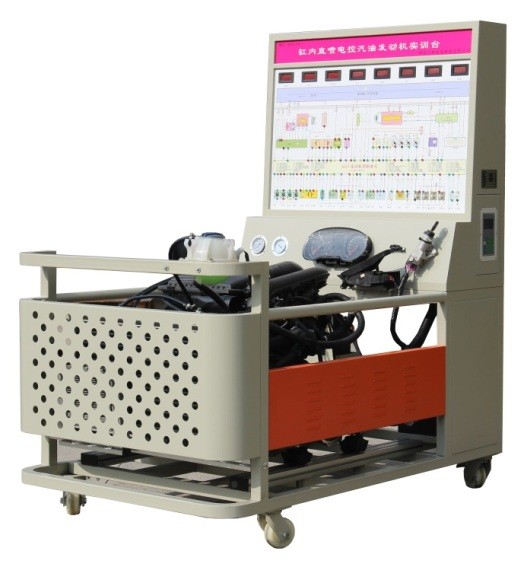

HY-QC207D型迈腾1.4TSI发动机实训台

一、产品简介

本电控汽油发动机实训台以迈腾1.4TSI汽油发动机为基础，发动机可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

本实训台实训功能齐全、操作方便、安全可靠、美观大方。

二、产品特点：

1、选用大众迈腾原厂1.4TSI全新电控发动机及发动机电控系统。

2、发动机配置完整，传感器、执行器及其附件齐全。

3、发动机动态运转各种运行参数均符合原厂技术标准。

4、组合仪表、数字显示表、指针式压力表实时显示发动机转速、曲轴转速、充电状态、机油压力、发动机水温，传感器运行参数，燃油压力、进气真空度等各种数据，

5、LED指示灯指示喷油器、电磁阀等各执行器的工作状态。

6、采用无线智能双模式故障设置系统，通过按键编码可设置电控系统电路断路虚接和参数漂移等故障，可设置单个故障40个以上，复合故障多达100个以上。

7、电控汽油发动机实训台外接网络端口，满足网络操控和网络传输扩展需求。

8、自诊断功能：配备原车OBD-2自诊断接口,可连接专用或通用型故障诊断仪实现故障诊断功能。

9、检测功能：外设ECU检测端口，便于对ECU各端口进行免拆装数据测量与分析。

10、在控制面板上采用雕刻绘制了原车控制系统电路图，方便进行电路分析。

11、机架采用国标钢材焊接，台架表面喷塑处理。

12、面板采用铝板雕刻技术，表面喷砂氧化处理。

13、台架装有四个万向脚轮，可轻松移动电控汽油发动机实训台。

14、安全措施完备。

15、配备使用手册。

三、技术参数

1、工作电源：DC12V/54A/h

2、油箱容量：10L

3、重量：260Kg

4、、工作温度：-50-∽60℃
