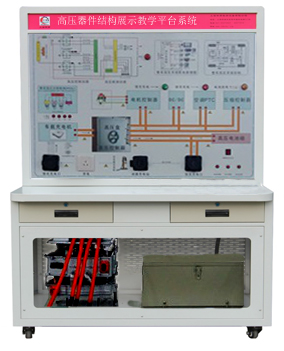

HY-QCX301B 高压安全模拟测量试验台

一、产品简介：

高压安全模拟测量试验台是采用新能源汽车高压安全系统器件制作，展示新能源汽车高压安全系统的结构与工作原理，适合高职、职业中专、技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及新能源汽车维修工等相关工种的汽车教学培训。

二．设备组成

动力电池组、国标充电枪与充电座、漏电传感器模块、绝缘传感器模块、安全维修塞模块、漏电模拟操作单元、高压安全系统操作单元、操作控制台、训练控制按钮、原理面板与结构彩图、可移动台架。

三．功能特点

1.采用模电与数电结合的方式，模拟纯电动车和混合动力车辆的高压用电区域、高压线路传递、低压电路对高压回路的保护，以及漏电可能发生的区域、漏电的状态。

2.通过专用漏电检测设备，模拟检测过程。

3. 实训面板采用表面经特殊工艺喷涂底漆处理的、面板打印有UV平板喷绘的彩色电路原理图，4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，印有UV平板彩色原理图；学员可直观对照面板资料和系统实物，认识和分析系统的器件和原理；

4.模拟测量漏电可能发生的区域、漏电的状态。

5、示教板整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。下方配有钢制透明机柜，摆放实训相关组件，机柜上方置有二个小抽屉，实训完毕后放置常用工具之用。

四.技术规格

1.外接电源：交流220V±10% 50Hz

2.工作电压：直流12V

3.工作温度：-40℃～+50℃

4.外形尺寸：1240×600×1700mm(长×宽×高)

五、实训实验项目

1.了解汽车高压安全系统的基本知识。

2.汽车高压安全系统基本控制原理与工作过程验证实训。

3.汽车高压线路的高压互锁基本控制原理与工作过程验证实训。

4.汽车整车高压区认知实训。

5.测量漏电可能发生的区域、漏电的状态实训。

6.汽车高压安全系统测量与维护体验实训。
