HY-T1型 自动电话交换机系统实训装置

发布时间:2020-09-04 丨 浏览次数:

一、装置组成:

本系统全部元器件均采用实物,整个实训装置主要由程控电话交换机、专用数字话机、电话打线钳、电话机、音箱、模拟局机系统等组成。


二、系统实训功能:

能进行各种模拟自动电话交换机系统操作演示,卡线刀、压线钳的使用训练,电话插头的制作与测试,配线架的安装与卡线,话务台功能和总机、分机功能的设置,交换机管理系统软件的操作训练,系统的设置及调试、线路的设计与连接,故障的设置、判断及排除等实验和实训。

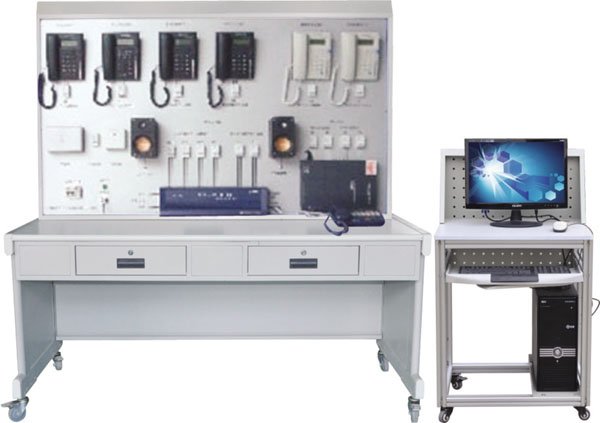

自动电话交换机系统实训装置

三、系统技术指标:

工作电压:单相三线220V±5% 50Hz

整机容量:<300W

外型尺寸:150×70×180cm3

安全保护:具有漏电自动保护装置

故障设置:具有故障设置系统

四、实训项目

1、自动电话交换机功能的模拟

2、常用的操作方法

3、分机用户的操作

4、专用话机的操作

5、计费管理软件的操作

6、分机参数的设置

7、外线参数的设置

8、系统的设计与连接

9、故障的设置与排除

10、系统的结构与安装

五、设备参数

SW-2000HC

l 追低配置为16门用户端口和4路中继端口

2 系统中继追大容量为:16路中继端口

3 追低配置为16门用户端口和4路中继端口

4开放式数字话机接口:配接1-4部数字专用话机

5 扩容用户端口以:8路为递增单元

6 扩容中继端口以:4路为递增单元

接 口 类 型:

中继分机进出接口:RJ45

HC系统总线板与分机板为连接25针插头

HD系统总线板与分机板为连接航空针插头

用户接口:a、b线40V馈电 中继接口环路中继线:呼入铃流,呼出支流脉冲或双音频。

外 设 接 口:

电脑RS-232串口接口与PC奔腾3 以上的电脑连接,广播接口、留言接口。背景音乐可连接U盘(USB接口选顶HD)
