混合动力汽车动力系统解剖运行台

发布时间：2021-01-02 丨浏览次数：

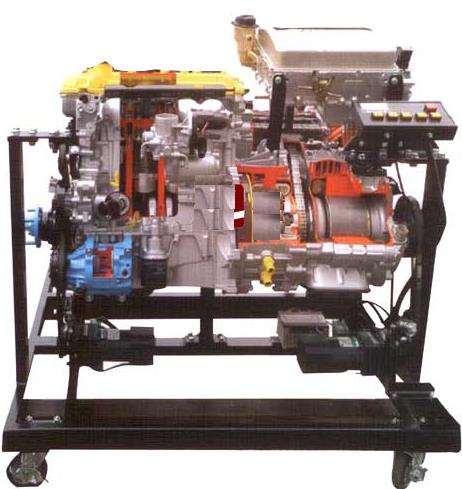

HY-QCX206 混合动力汽车动力系统解剖运行台

一、产品介绍

设备主要采用原车混合动力总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示汽油发动机内外部结构和部件的运动情况，适用于混合动力系统原理和机械机构的教学。

二、功能简介：

1、解剖后可展示如下零部件：气缸、活塞、凸轮轴和齿轮、气阀、发电机、机油泵、M1电机，M2电机，变速器等

2、发动机剖面整齐，剖口着色，鲜艳亮丽，以示区分各个零部件之间的关系。

3、了解四缸发动机的整体结构，内部零部件的组成与连接方式，及整体的工作情况

4、展示.四缸发动机的工作原理，及四配套套工作环境及工作过程，充分展示发动机的内部运动情况

5、采用220V减速电机驱动发动机缓缓转动，可动态了解混合动力工作循环的工作状态 6、面板为高清写真，颜色鲜艳，线条清晰。

7、国标方管，外观喷涂，美观大方。万向脚轮移动方便，

8、附产品说明书。

二：技术参数：

1、工作电源：220v

2、减速电机，每分钟20转。

3、外形尺寸：1000*800*1500（长*宽*高）

4、型号：混合动力

5、速比：60:1
