HYXNY-1   多功能新能源汽车综合实训平台

一、全套配备

      全设备由北汽新能源实训汽车整车、动力驱动系统、电动汽车动力电池与管理实训系统、电动汽车空调与暖风系统、电动汽车汽车高压组件系统、电动汽车电动助力转向系统、电动汽车车身电器系统及实训控制单元组成。

二 、实训功能

1.可通过原车仪表显示整车动、静态信号参数(如：能量监视器画面、车速、档位显示与各工况指示灯等)；

2.制作可移动汽车检测实训部分可分别进行以下控制系统的检测实训：

（1）组合仪表控制单元

（2）网关控制单元

（3）P档电机控制单元

（4）电机控制单元

（5）档位控制单元

（6）车载充电器控制单元

（7）DC/DC 控制单元

（8）高压电池 BMS 控制单元

2.汽车检测实训台整体风格需要按照甲方要求进行设计。面板部分采用 ≥ 1.5mm 厚冷板冲压成形结构，外形美观；底架部分采用铝型材，带自锁脚轮装置。

3、故障系统

1）故障系统采用图形化故障设置的方式，配置标准电路图，教师可通过电路图直接设置或清除故障。具有直观操作，隐蔽设故等特点。

2）教师可通过单点设故、组合设故、考核设故等多种方式进行故障设置，通过WIFI的方式远程向实训设备发送设故指令。

3）虚拟诊断：

虚拟诊断采用图形化设计，标准电路图与实训台相耦合，电路图简洁明了，图形符合标准化设计。

工具栏有万用表、测试灯等工具，使用万用表测量实时电压数据，使用测试灯检测电源线。

电路图上分布有检测点，与实训台标准检测点一一对应，设备准备就绪后可使用万用表，测试灯等仪器测量检测点的实时数据。

功能：利用该车型及其同类车型的整车高压控制系统，对电气系统拆装、设备检测、故障分析与漏洞维护等技能进行实训与考核；

利用该车型及其同类型的整车智能驾驶控制系统，对系统软硬件信号读取与解读、故障判断、软件升级、维护等技能进行实训与考核；

利用该车型及其同类型的整车信息控制系统；对网络故障识别与排除、专用扫描工具的使用、软件系统的升级与配置等技能进行实训与考核。

详细要求：该教学平台以北汽EV160为基础，将一台可正常运行的北汽EV160 (二手车翻新)改装为在线检测教具车，可实时检测与诊断原车组合仪表控制单元、网关控制单元、P 档电机控制单元、电机控制单元、档位控制单元、车载充电器控制单元、DC/DC 控制单元、高压电池 ECU 控制单元等的动、静态信号参数。适用于各类院校和培训机构对纯电动车整车理论和维修实训的教学需要。

教学平台功能包括：新能源汽车教学平台由新能源汽车驱动电池组、新能源驱动系统综合路态测试、新能源高压控制系统、新能源电动空调控制系统、交直流充电系统、整车电器综合实训系统等 等组成。

电机测试系统：（包含、转速显示、能量显示、功率显示、驱动电机综合测试系统软件），路态控制系统：本系统分为10个级别，可以演示60余种不同复杂的路况的模拟运行。

远程网路控制系统：连接网络后可远程操控每台设备，并在后台集中管理。

诊断共享：每台设备均自带诊断系统，可以连接新能源汽车整车系统，提供诊断功能。无需外接连接任何设备。

综合教学系统：每台设备带有该设备相应系统的教学软件。

三,子系统实训平台：

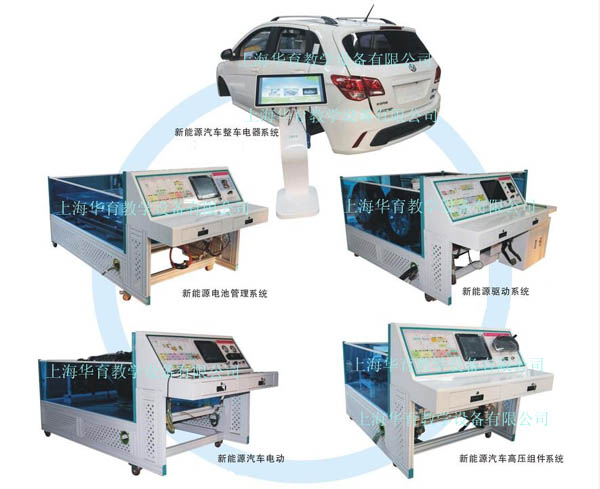

（一） 动力驱动系统实训台架

（二）电动汽车动力电池与管理实训系统

（三）电动汽车空调与暖风系统实训台

（四）电动汽车汽车高压组件系统实训台

（五）电动汽车电动助力转向系统实训台

（六）电动汽车车身电器系统
