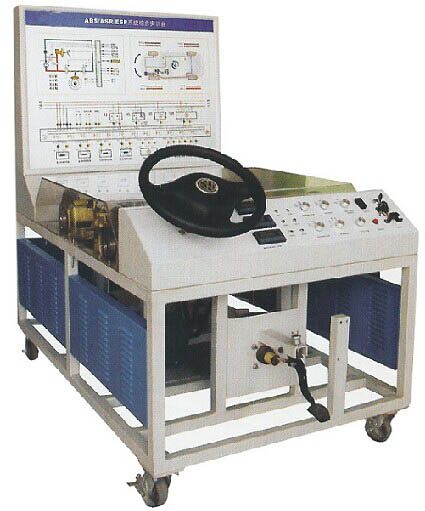

HY-QC327型  ABS/ESP制动系统实训台

【产品简介】

       本实验台以桑塔纳3000防抱死制动系统实物为基础，由移动台架、控制台和测量面板三部分组成。适用于中高等职业学院和培训机构的汽车ABS/EBD系统构造与维修实训教学，能够满足对ABS/EBD系统的结构、工作原理的教学和考核需要。本实验设备操作方便，安全可靠，易于维护。

【标准配置】

一、移动台架

    1、移动脚轮、主台架；

    2、ABS/EBD制动系统（包括制动踏板、制动总泵、真空助力器、分泵、ABS/EBD泵、ABS/EBD控制电脑ECU、轮速传感器、前后制动装置、传动半轴、管路）；

    3、辅助组成部分（包括变频调速电机、2个惯性盘〈飞轮〉、传动软联轴器、电机过载自动断电保护装置、真空泵）。

二、控制台

    1、点火开关、OBDII诊断座、6个油路压力表、DC12V电源、二相电源漏电保护开关、三相电源漏电保护开关、变频电机调速控制装置等；

    2、相关的继电器、保险丝；

    3、集成电路故障设置及故障排除系统等。

三、检测台

    1、参数显示数字电压表、LED显示灯。

    2、完整的彩色ABS/EBD电控系统元件结构图、电路结构及工作原理图、液压制动原理图等；

    3、各个电路插头的结构图及针脚标识图和名称；

4、与电脑针脚一致的外接式检测端子。

【功能特点】

一、展示功能

二、动态运行功能

三、实时显示功能

四、自诊断和检测功能

五、故障设置与考核功能

六、安全保护功能

七、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理。

【产品工艺】

一、面板工艺和特点

（一）测量面板

    面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。

    1、采用8mm厚优质高密度PVC板作底板。

    2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，。具有耐磨不易退色等特点。

（二）控制面板

    1、采用3mm厚铝板，坚固耐用，不易变形。

    2、采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。

二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。

三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。

四、金属表面采用高温喷塑处理，漆面坚固美观。

【参数】

尺寸：（长*宽*高）1500*1100*1500（mm）

重量：350kg

电源：380V、220V

电机功率：5.5kw
