数控车床电气控制与维修实训柜（各种系统）

发布时间：2020-12-26 丨 浏览次数：

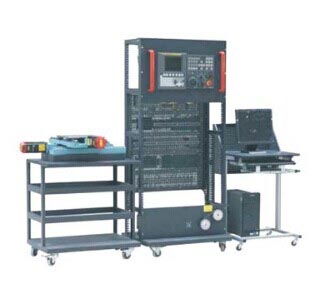

HY-805DT   数控车床电气控制与维修实训柜（各种系统）

      HY-805DT型数控车床电气控制与维修实训柜”是按照职业教育的教学和实训要求而研制的。它适合高职院校、职业学校、技工学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、机械加工等专业开设《电气设备维修》、《数控设备维修》、《数控加工技术》、《机床电路维修》等课程的实训教学，同时也适合职业培训学校、职教中心、鉴定站/所数控、机电类课程的技能鉴定考核。

一、产品特点

    由数控车床实训柜和电机演示模块组成，具有数控机床的机械、电气安装调试、数控系统功能调试、故障诊断与维修、数控程序编制与加工操作等多项功能。

    工业柜式结构设计，电气安装板采用网孔板结构，学生可进行电路设计、器件布局、接线、安装、调试等实训，同时具有一定的扩展性。

二、技术性能

输入电源：三相四线～380V±10%  50Hz

工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

漏电保护：漏电动作电流30mA

装置容量：＜2kVA

外形尺寸：80cm×60cm×175cm

三、基本配置及功能

    实训柜为铁质双层亚光密纹喷塑结构，正面设有玻璃门，底部安装有带刹车功能的万向轮。

采用三相四线380V交流电源供电，通过漏电保护器控制总电源，装置的供电由启停开关控制；设计有电源指示灯指示设备电源，并设有带灯保险丝保护。

    数控系统采用西门子808数控系统，安装在柜门上；柜内电气安装板上装有变频器、伺服驱动器、电抗器、断路器、继电器、交流接触器、变压器、走线槽和接线端子等器件。

X/Z轴驱动系统由西门子S120伺服驱动器和1FK7交流伺服电机组成，用于控制X轴和Z轴进给；主轴电机采用三菱变频器变频调速控制。

    电机演示模块由X/Z轴电机演示模块、主轴演示模块、四工位电动刀架、冷却电机等组成。

X/Z轴电机演示模块上设有行程开关、参考点等，电机轴端装有电机演示刻度盘，用于演示X轴和Z轴进给控制。

主轴演示模块由主轴电机和编码器组成，主轴电机与编码器间通过同步带连接。

四、实训项目

1、数控系统的安装、接线

2、启停控制电路的设计与接线

3、数控系统的基本操作

4、数控系统的参数设置与调试

5、变频器的安装、接线、参数设置与调试

6、交流伺服驱动系统的安装、接线与调试

7、刀架控制系统的接线与调试

8、冷却控制系统的接线与调试

9、急停、限位控制回路的设计与接线

10、PLC编程与调试

11、数控系统的数据备份

12、数控程序的编制

五.数控系统配置：
