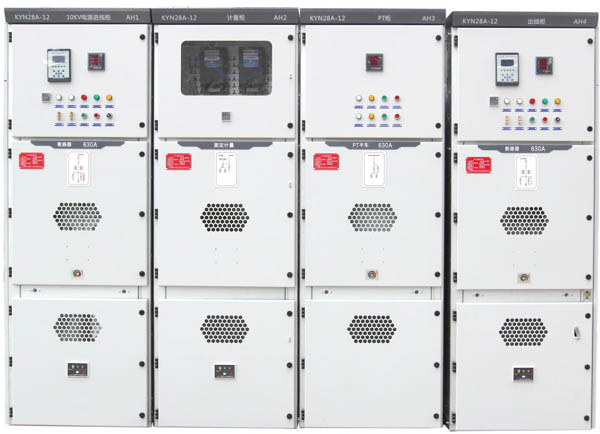

HY-GPD2A 智能高压配电实验系统
一、主要技术参数
1）额定绝缘电压：直流660V
2) 额定工作电压：交流380V
3）辅助电路额定工作电压：交流380V、220V
4）母线额定电流：600A
5）分支母线额定电流：60A；
6）柜体尺寸：柜高：2300mm，柜宽：800mm，柜深：1510mm
二、结构特征
1) 柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
2）柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
3) 柜体结构零件的表面保护层烤漆色泽美观质量可靠。
4 )机械联锁：KYN28柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
一、设备的功能特点和配置
本系统包含以下项目：
高压计量柜、高压进线柜、高压出线柜、高压电机柜安全防护材料与工具、安全标志
配置清单
序号 | 设备名称 | 数量 | 功能 | 主要性能及技术指标 |
1 | 高压进线柜 | 1套 | 1、真空断路器 2、中置小车式 3、可以进行各相电压转换操作 4、有三相电流、电压指示仪表 5、断路器板前操作 6、设备带有前后有隔离保护钢板 7、具有五防、四遥功能 8、高压电压互感器（模拟） 9、高压电流互感器 | 1、电流互感器：LZZBJ9-12/30/5 2、电压互感器JDZ-10 3、真空断路器：VS1-12/630A/25KA户内高压真空断路器 4、温湿度控制器：N2K-(TH) AC220V 5、带电显示器：DSN-10/Q 6、微机保护器：SN100系列 7、多功能电能表：194E带通讯接口 10、避雷器：HY5WS-17/50 |
2 | 高压计量柜 | 1套 | 1、可以进行各相电压转换操作 2、有三相电流、电压指示仪表 3、设备带有前后有隔离保护钢板 4、开有必要的观察窗 5、进线方式：上下均可进出 6、高压电压互感器（模拟） 7、高压电流互感器 8、有功功率测量 9、有功电能测量 10、其他电量测量 11、具有五防、四遥功能 | 1、电流互感器：LZZBJ9-12/30/5 2、电压互感器 3、三相有功表：DS862 4、三相无功表：DXS196 5、温湿度控制器：N2K-(TH) AC220V 6、带电显示器：DSN-10/Q 7、电磁锁：DSN-BM/Z AC220V 8、多功能电能表：194E带通讯接口 9、加热器：JRD2-50W AC220V |
3 | 高压出线柜 | 1套 | 1、真空断路器 2、中置小车式 3、可以进行各相电压转换操作 4、有三相电流、电压指示仪表 5、断路器板前操作 6、设备带有前后有隔离保护钢板 7、具有五防、四遥功能 8、高压电压互感器（模拟） 9、高压电流互感器 | 1、电流互感器：LZZBJ9-12/30/5 2、电压互感器 3、真空断路器：VS1-12/630A/25KA户内高压真空断路器 4、温湿度控制器：N2K-(TH) AC220V 5、带电显示器：DSN-10/Q 6、避雷器： 17/50 7、多功能电能表：194E带通讯接口 8、微机保护器：SN100系列 |
4 | 高压PT柜 | 1套 | 1、带有有电压互感器的PT车 2、中置小车式 3、有三相电流、电压指示仪表 4、设备带有前后有隔离保护钢板 5、具有五防、四遥功能 6、高压电压互感器（模拟） | 1、PT车 2、电压互感器：JDZ-380/380/100/220V 3、电压表（指针式）：42L6-V/12/0.1 4、温湿度控制器：N2K-(TH) AC220V 5、加热器：JRD2-50W AC220V 6、多功能电能表：194E带通讯接口 |
5 | 安全防护材料与工具 | 1套 | 1、安全防护用品 2、安全防护用品 3、安全防护用品（正常的倒合闸、设备巡视、记录防护） 4~9、电气设备维护工具 | 1、绝缘手套2副 2、绝缘靴2副 3、电工常用工具 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆头扳手1套（8件套） 7、接地线（5M） 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A) |
全套设备
序号 | 名称 | 型号 | 单位 | 数量 |
1 | 10kv高压配电开关柜计量柜 | KYN28 | 套 | 1 |
2 | 10kv高压配电开关柜进线柜 | KYN28 | 套 | 1 |
3 | 10kv高压配电开关柜出线柜 | KYN28 | 套 | 1 |
4 | 10kv高压配电PT柜 | KYN28 | 套 | 1 |
5 | 模拟变压器 | 380V/380V 10KW | 套 | 1 |
