电气动力设备安装调试技能实训装置

发布时间：2020-12-25 丨 浏览次数：

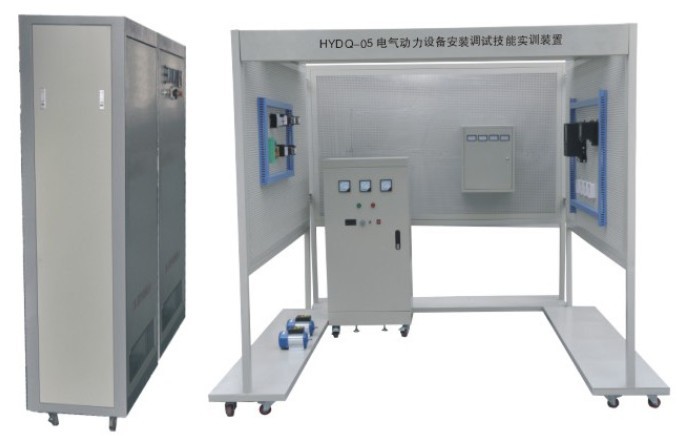

HYDQ-05  电气动力设备安装调试技能实训装置

一、特 点：该实训设备在结构上以建筑模型.二次接线及室内布线室等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

1.电缆线路施工采用角钢挑架真实模拟现场电缆施工，包括低压电缆终端及中间接头的制作

2.电力变压器采用特殊制作的小型干式电力变压器进行接线、安装及核相测试等

3.断路器安装采用小型断路器来模拟现场少油断路器

 二、技术性能

1. 输入电压：三相四线～380V±10% 50Hz

2. 工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m

3. 装置容量：＜6kVA

四、装置配备

1. 交直流电源、电气设备配备

(1) 电源部分

三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10kV电网进线电压。

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(具有过压、过流及短路保护功能)各一组，并设有直流数显电压表及切换开关。

设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。

(2) 配备一根1kV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套内型电缆

终端附件，用于低压电缆终端制作训练。

(3) 配备电缆支架一组，用于电缆敷设训练。

(4) 配备一台5kVA干式变压器，用于变压器安装实训。

(5) 配备一套小型配电箱用于二次接线布线操作，配电箱上设有一只电压表和三只电流表。

(6) 配备室内布线用线管以及配套弯头和接线端子用于二次接线操作。

(7) 配备350W直流电机一台。

(8) 配备1.1kW三相鼠笼式异步电动机一台。

(9) 配备硬质导线，用于室内布线。

(10) 配备断路器、熔断器、交流接触器、热继电器、按钮等低压电器，用于完成电动机控制线路的安装调试实训。

2. 仪器工具

配有电工常用工具2套 （含剥线钳、尖嘴钳、十字螺丝刀、一字螺丝刀、斜口钳、电工刀、小钢锯及锯片等），电烙铁1把，卷尺1把，钳形电流表1只，500V等级兆欧表1只，数字万用表1只。

五、实训项目

（一）电缆线路的施工

1.电缆的耐压测试和绝缘检测

2.电缆支架的安装

3.电缆的敷设

4.电缆的户外式终端制作

5.电缆的户内式终端制作

（二）变配电设备的安装

1.变压器的安装

2.变压器的接线及检测

3.配电箱的安装

4.断路器的安装

5.配电箱的接线

6.电气二次接线

7.线管的敷设及布线

（三）电动机的安装

1.电动机的绝缘测试

2.电机的就位安装

3.电机的首末端判别

4.电机机组的安装

5.电机控制回路元器件的安装

6.电机的接线与运行
