初级维修电工实训考核装置

发布时间:2020-12-19 丨 浏览次数:

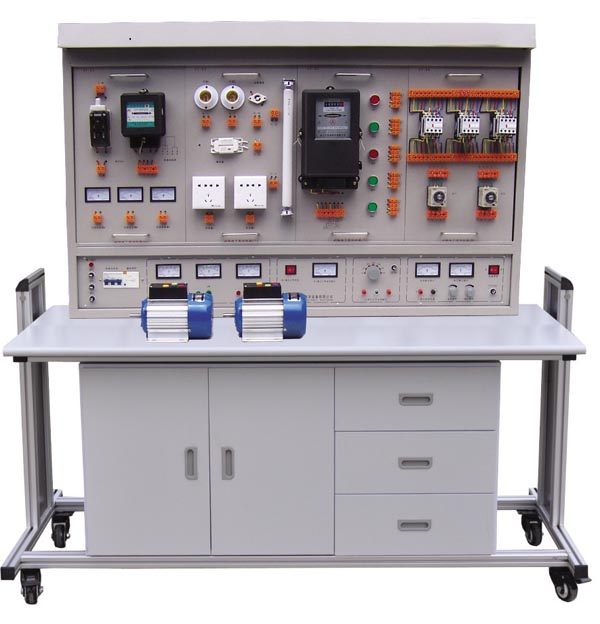

HYWX-161型  初级维修电工实训考核装置

一、概述

      本装置采用国际常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。


二、技术性能

1.输入电压:三相四线制380V±10% 50Hz

2.工作环境:环境温度范围为-5~+40℃

3.装置容量:<1KVA

4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护

5.外形尺寸:1600mm×700mm×1450mm

三、实训装置的基本配置及功能

本实训台主要由实训屏、实训挂箱、实训器材、实训桌等组成。

(一)实训屏

    实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压稳流电源,具体功能如下:

1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。

2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。

3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。

4、提供~220V插座2只,为外部设备提供工作电源。

5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。

(二)实训挂箱及器材配备

1、HY-61维修电工挂箱(一)

2、HY-62维修电工挂箱(二)

3、HY-63维修电工挂箱(三)

4、HY-64维修电工挂箱(四)

5、HY-65维修电工挂箱(五)

6、九孔万能实训板  2块

7、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。

8、三相鼠笼异步电动机180W Y/△  1台

9、安全配备灭火器  全室1台

(三)实训桌

    铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。

四、实验项目

(一)电拖部分

1.三相电机直接启动控制

2.三相电机点动控制

3.三相电机自锁运行控制

4.带电流表的点动与连续运行控制

5.带电能表的两地控制

6.单向运行反接制动控制

7.时间继电器控制电动机Y/△降压起动控制

8.工作台自动往返行程开关控制

(二)室内照明配电

1.插座和一个开关控制一盏灯

2.日光灯线路的接线

3.声控开关控制白炽灯电路的接法

4.单相电度表直接接线电路

5.配电板的安装

6.两地控制一盏灯的接法

(三)电子技术综合训练

1.单相桥式整流电路

2.串联可调稳压电源电路

3.延时照明开关控制线路

4.半导体收音机的组装与调试

(四)安全急救演示

(五)消防技能的认识与掌握(教师演示)
