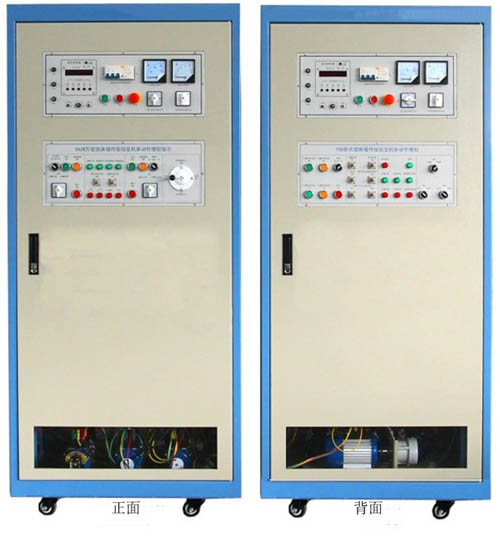

HY-76E 型 机床电气技能实训考核鉴定装置

（柜式双面、四种机床）

一、概述

　　本机床电气技能考核实训装置，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。此外，它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、特点

1 、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置， 把四种常用典型的机床线路组合在一个控制柜内，这四种机床分别为 X62W 型万能铣床、 T68 型卧室镗床、 Z3040B 摇臂钻床、 C6140 普通车床，该控制柜的结构设计合理紧凑。一台装置完成四种机床实训考核，经济效益更加显著。是理想的实训设备。

2 、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点。

3 、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分析及排除的训练要求。

4 、通过一只转换开关就能实现两种机床电路的切换，方便快捷。

5 、可以人为的设置故障点，只要通过开关切换就可设置。

6 、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。

三、机床电气技能培训考核柜的技术参数

1 、输入电压：三相四线～ 380V±10% 50Hz

2 、工作环境：环境温度范围为 -5℃ ～ + 40℃ ，相对湿度＜ 85% （ 25℃ ）

3 、装置容量：＜ 1.5KVA

4 、外形尺寸： 800mm × 600mm × 1500mm

5 、设备重量： 200kg

四、装置主要由以下几个部分组成

1 、控制柜门

在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。四种的操作按钮和动作指示以及机床电路的切换开关；

通过电压指示切换开关，在电压表上分别能指示电网的 U UV 、 U VW 、 U WU 线电压值；交流电流表用来监视负载的大小；

定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。此外，还可以自动记录由操作错误而造成的漏电告警次数，为学生实训技能的考核提供了一个统一的标准。

2 、控制柜主体

控制柜部分有四个机床电气控制线路、相应的故障设置盒及演示电机组成。

五、完成的实训项目

1 、认识低压电气的结构

2 、 C6140 普通车床电气控制培训

3 、 C6140 普通车床电气线路排故考核

4 、 X62W 万能铣床电气控制培训

5 、 X62W 万能铣床电气线路排故考核

6 、 T68 型卧室镗床 电气控制培训

7 、 T68 型卧室镗床 电气线路排故考核

8 、 Z3040B 摇臂钻床 电气控制培训

9 、 Z3040B 摇臂钻床 电气线路排故考核

10 、通过操作机床，掌握常用机床的操作方法
