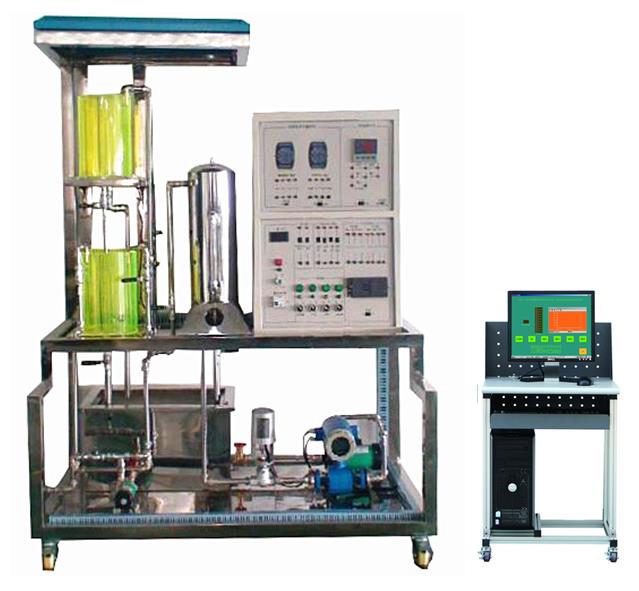

HYGCK-1G型   过程控制综合实验装置

一、系统总体概述

       过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。

1、功能：

(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；

(2)、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。

2、技术力量：

      拥有过程控制实验装置的自主开发能力。在PCS系列产品的基础上，结合控制领域的新理论、新方法，公司将源源不断研制和创新实验设备，开发各种先进控制算法，以适应高校教学实验改革，满足现代化教育发展的需要，促进向更高层次发展。

公司倡导诚信服务，竭力做好客户服务和技术支持工作。通过直观真实的实验，使学生全面系统地了解过程控制系统的特性，学习掌握控制系统的设计与实现方法。

二、产品结构与特点：

1、分体式设计，模块化组装式结构，可以根据不同的需要选择、PLC控制，仪表控制,模拟PID控制,单片机和计算机控制组成不同的控制系统。含有常规水箱检测控制装置、锅炉加热装置。

2、二水箱配置；双路供水系统。

3、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。

4、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。为实验文明操作提供条件。

5、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。

6、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。

7、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。

8、锅炉加热程控保护系统：

A、加热电路加有保险管进行过载保护，并具有防干烧保护功能；

B、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。

9、人生安全及设备的保护措施：

A、加有电流型漏电保护器，防止设备漏电短路造成的设备及人身伤害。

B、各控制电路加有保险管，有效保护器件因过载造成损坏。

10、电源启停控制方式；采用启停按钮控制接触器来控制电源的启停。

11、漏电保护装置及安全性和安全承诺：

A、各种电源及各种仪表具有可靠的保护功能

B、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。

C、实验强电接线插头采用封闭式结构，防止触电事故的发生。

三、系统技术参数:

1.工作电源：三相四线 380V±5% 50Hz；

2. 整机容量：<5KVA

3.控制信号：电压0～5V；电流4～20MA;

4.外形尺寸：1720mm×730mm×1600mm

5.上位计算机组态软件，应用MCGS（Monitor and Control Generated  System）全中文工控组态软件进行开发的实验系统。运行环境要求，参见MCGS用户指南。可以组成网络,一台老师机可以控制十几台学生机,实现数据共享。

6.可以同时对三个参数进行采集，比如，一组测流量，一组测温度，一组测压力；

7.重量：实验台+实验架，约重250Kg

五、系统能完成的实验项目

     （一）特性实验

1、水箱单容特性实验

2、水箱双容特性实验

3、上下水箱双容特性实验

4、电动阀流量特性实验

5、变频器流量特性实验

6、温度特性实验

7、锅炉内胆水温测试

    （二）单回路控制实验

1、单容液位定制控制实验

2、变频器支路单容液位控制实验

3、上下水箱双容液位定制控制实验

4、锅炉内胆压力定值控制实验

5、电动调节阀支路单闭环流量控制实验

6、变频器支路单闭环流量控制实验

7、锅炉内胆温度控制实验

    （三）串级控制实验

1、水箱液位串级控制实验

2、锅炉内胆水温与循环水流量串级控制实验

3、水箱液位与进水口流量串级控制实验

    （四）变频恒压实验

1、变频恒压供水实验

    （五）MCGS控制实验

1、MCGS实时数据库组态实验

2、MCGS图形动画、报表、曲线、报警组态实验

3、MCGS设备通讯组态实验

4、MCGS脚本程序应用实验
