过程测量仪表技能实训装置

发布时间:2020-12-17 丨 浏览次数:

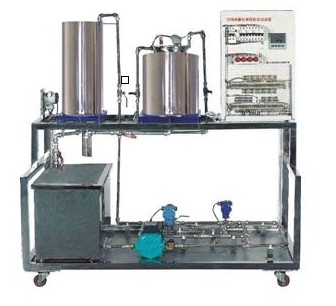

HYGCK-01A  过程测量仪表技能实训装置

一、产品概述

过程测量仪表技能实训装置的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习,学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。


二、系统特点

1.对象系统为不锈钢框架,所有器件均为不锈钢材料设计

2.传感器的二次测量仪表安装在网孔板上,方便学生在现场进行各项操作

3.控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手能力,同时对于现场仪表的接线更加直观明了

4.对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象

三、技术性能

1.输入电压:单相三线~220V±10%  50HZ

2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m

3.整体尺寸:160cm×75cm×154cm

4.装置容量:≤3kVA

四、系统组成

被控对象(不锈钢框架):

1.动力系统:1套

2.水箱:2套

3.储水箱:1套

4.液位:1路压力变送器进行水箱液位检测

5.流量:1路涡轮流量计进行管道流量检测

6.压力:1路差压变送器进行阀门前后端压力差检测

7.温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测

8.管路:若干

9.阀门:若干

控制系统(网孔板):

1.网孔板:1套

2.漏电保护器:5个

3.开关电源:1个

4.单相调压模块:1个

5.K分度热电偶冷端补偿器:1个

6.接线端子排:若干

7.智能仪表:1个

配件:常用工具及装置配套件

五、实训项目

1.实训装置的结构组成和系统认识

2.传感器工作原理的认识

(1)压力变送器的工作原理认识

(2)涡轮流量计的工作原理认识

(3)差压变送器的工作原理认识

(4)PT100热电阻的工作原理认识

(5)K分度热电偶的工作原理认识

3.传感器安装测量技能实训

(1)压力变送器的检测

(2)涡轮流量计的检测

(3)差压变送器的检测

(4)PT100铂电阻的检测

(5)K分度热电偶的检测
