HYLY-1B型智能楼宇综合实训装置

发布时间：2023-11-14 丨 浏览次数：

　　一、产品概述：

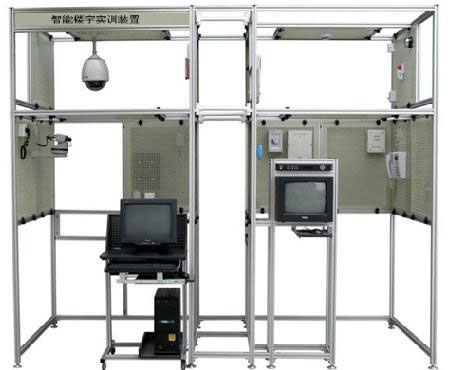

　　是由铝合金骨架和活动网孔板组合而成的两层建筑平台，分别模拟一栋建筑的首层机房、二层住户、首层楼道、二层楼道、垂直竖井和建筑周边。房间提供正反侧墙和顶墙的安装范围，同时还提供房间大门，可在上面安装电插锁、电磁锁、门磁和闭门器等器件，可实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。

　　二、基本技术指标：

　　铝合金支架尺寸：3010mm×1305mm×2550mm;网孔板尺寸：750mm×600mm×35mm;能完成两层楼的电气安装实训。

　　三、产品配置：

　　序号名称数量备注

　　1交流配电箱1台与实训装置配套

　　2直流配电箱2个与实训装置配套

　　3电磁锁、电插锁1台与实训装置配套

　　4门磁和闭门器1台与实训装置配套

　　5门前铃和室内对讲机各一个与实训装置配套

　　6警铃被动红外探测器1个与实训装置配套

　　7烟雾探测器1个与实训装置配套

　　8燃气探测器1个与实训装置配套

　　9紧急求助按钮1个与实训装置配套

　　10层间分配器1个与实训装置配套

　　11联网器1个与实训装置配套

　　12计算机移动推桌1个与实训装置配套

　　13硬盘录像机及监视器支架

　　与实训装置配套

　　14楼层支架

　　与实训装置配套

　　15电脑1台流行配置

　　16管理中心1台与实训装置配套

　　17监视器1台14寸彩色

　　18硬盘录像机1台与实训装置配套

　　19交换机1台与实训装置配套

　　20网络视频监控平台软件1套与实训装置配套

　　21高速球录像机1台与实训装置配套

　　22自动光圈镜头1个

　　23室内全方位云台1台

　　24智能解码器1台

　　25室外红外夜视防水录像机1台与实训装置配套

　　26主动红外对射探测器1台与实训装置配套

　　27被动红外幕帘探测器1台

　　28声光报警1个与实训装置配套

　　29智能系统1套与实训装置配套

　　四、实训项目：

　　1. 认识和熟悉各种智能建筑器件

　　2. 各种墙体器件的对应区域位置安装

　　3. 电插锁、电磁锁、门磁和闭门器等门上器件的安装和调试

　　4. 掌握对讲门禁及室内安防系统的结构和原理

　　5. 对讲门禁及室内安防系统的接线、布线和调试

　　6. 对讲门禁监控管理软件的操作与事故演习

　　7. 对讲门禁及室内安防系统的多种系统结构项目设计

　　8. 掌握闭路电视监控及周边安防系统的结构和原理

　　9. 闭路电视监控及周边安防系统的接线、布线和调试

　　10. 网络视频监控管理软件的操作与事故演习

　　11. 闭路电视监控及周边安防系统的多种系统结构项目设计
