HY-XH3B  信号与系统实验箱

一、产品特点

1、实验箱采用主板+独立扩展模块的结构，方便硬件电路的二次开发，也利于同学们自行设计电路。

2、清晰的模块化布局，让老师和学生都能很快地对实验箱有一个全面的了解，方便教学及使用。包括数字信号处理（DSP）单元模块、FPGA可编程单元模块、二阶系统分析单元模块、信号分解与合成单元模块、信号卷积单元模块、线性系统设计单元模块等。

3、每块积木均为标准尺寸：150×106×25mm，采用透明有机玻璃外壳封装，有效地防止直接触碰电子元件。

3、实验箱自带实验所需要的电源、函数信号发生器、扫频信号源、数字交流毫伏表、数字频率计的仪器功能。

4、信号源采用DDS直接数字频率合成技术，可产生高纯度的正弦波，信号频率范围0MHz~10MHz，六档步进档位可调，最小步进1Hz。同时该信号源还具备方波、三角波以及频率可调的脉冲信号。

5、扫频源的扫频范围在1Hz～10MHz内任意可调。

6、数字交流毫伏表和数字频率计均采用自行设计电路，而不是采用通用的表头，让仪表部分充分与本实验系统相配合，也能让学生了解这两个部分的设计原理，并且可测量外部信号。

7、增加了抽样定理验证与信号恢复的分析与研究等实验，且让学生可以灵活地改变抽样信号的频率和信号回复电路的参数，让学生加深对相关知识点的了解；

8、配有DSP标准的JTAG接口及PC机通信接口，可以方便地进行二次开发实验；

9、考虑到实验内容的层次性，数字信号处理部分直接固化了实验所必须的程序代码；

10、通过拨码开关以及单片机和HPI口，可以很方便地进行实验内容的选择。

11、实验系统集成数字信号处理模块，并能完成如下实验：

1）通过数字信号处理方式实现“信号自卷积”和“信号与系统的卷积”实验；

2）用数字滤波的方式完成“信号的分解与合成”实验，能随意展示各次谐波的加减效果；

3）能展示滤波器相位移动对方波信号合成的影响，让学生清晰地理解方波信号中各次谐波的相移对信号本身的影响；

4）用快速傅立叶变换实现信号的频谱分析，并支持输出给示波器进行显示。

5）DSP部分采用自举引导加载的方式，能支持上述实验都在完全脱离PC机及仿真器的情况下进行；

11、包括调幅及频分复用模块，能涵盖AM、DSB幅度调制解调以及FDM频分复用和解复用方面的实验；

12、数字信号处理部直接固化实验所必须的程序代码，通过拨码开关以及单片机和HPI口，可方便地进行实验内容的选择；

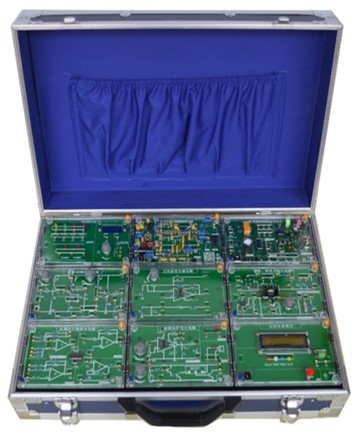

二、产品图片

三、性能及技术指标

1、函数信号发生器指标：产生三角波、方波、正弦波，频率范围：10Hz-10MHz。

2、扫频信号源指标：扫频范围：10Hz-10MHz。且扫频范围任意可调。扫频速率6档可调。

3、数字交流毫伏表指标：0-20V。

4、数字频率计指标：测频范围：1Hz-99MHz。

5、电源指标：AC 220V±10% 、DC ±12V、±5V。

四、产品配置

1、电压表及直流信号源模块；                          2、信号源及频率计模块；

3、抽样定理及滤波器模块；                             4、数字信号处理模块；

5、一阶系统特性模块；                                   6、二阶系统特性模块；

7、相平面分析及系统极点对频响的影响模块；   8调幅及频分复用模块；

9、基本运算单元及连续系统模拟模块。

10、配备与硬件实验箱配套的仿真软件。
