工业全数字控制实训装置

发布时间：2020-10-15 丨 浏览次数：

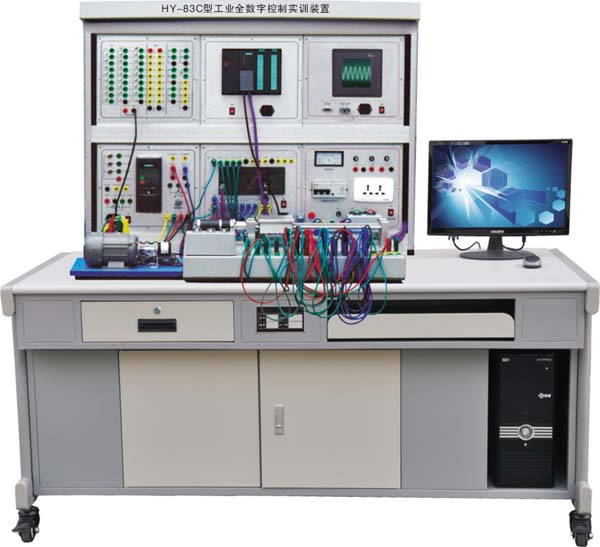

HYX-83C型  工业全数字控制实训装置

       HY-83C型工业全数字控制实训装置设备是集PLC，变频器，触摸屏，PROFIBUS－DP工业现场总线及相关的机械（控制对象）为一体的自动化综合实训平台。从基础入门到高级培训，都可以在此实训台上轻松完成。可以完成多种复杂精确机械运动控制（需选择配件），主要包括计算机、PLC、触摸屏、变频器和机械运动仿真模块。

注：本实训装置中的PLC、变频器、触摸屏可由学校具体选择，建议选用S7系列

一. 实训装置的功能

1. 工业全数字控制实训装置，可以完成的实训项目有：

2) S7－200编程练习；

3) 触摸屏技术实训；

4) 丝杠传动控制；

5) PPI通信；

6) 变频器与PLC通信实训；

7) 变频器技术综合实训；

8) 触摸屏、变频器、PLC综合实训；

2. 通过扩展仿真实训模块（需选择下列配件），还可以完成的实训项目有：

1) 三相电机顺序控制；

2) 步进电机控制；

3) 交通灯控制；

4) 铁塔之光；

5) 四层电梯控制；

6) 电镀生产线控制；

7) 水塔水位自动控制；

8) 自控成形机；

9) 多种液体自动混合；

10) 自动送料装车；

11) 自动轧钢机；

12) 邮件分拣机；

13) 全自动洗衣机等。

注：以上配件是否需要，请学校在选购中说明。

二. 实训装置的配置

1. 工业全数字控制实训装置的配置

PLC、变频器、触摸屏种类及型号由学校选择。建议采用：

1) 西门子S7－200系列PLC CPU224 DC/DC/DC，晶体管输出；24点I/O口，14入/10出；

2) 西门子变频器：MM420 0.37 kW；带485通信接口；220 V单相电源输入；

3) 西门子触摸屏：触摸屏TP170B；

4) 仿真实训系统；

5) 运动控制实训装置：小车运动控制实训模型；本实训装置采用标准接口，学校还可根据要求选择配件，例如水位控制实训装置、恒压供水实训装置等；

6) 实验台操作面板： PLC和变频器的输入输出点均引到实验台面板上，采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线，方便实验接线。包括各种按钮、指示灯、继电器等，配置电位器，可模拟传感器的输入信号，方便学生自行设计实验。

7) 配套温度及压力两种模拟量实训模块，可进行数据采集实训。

三. 实训装置的技术参数

1. 电源：三相五线 380 VAC±10% 50 Hz；

2. 温度：0℃～40℃；

3. 环境湿度：≤90%（40℃）；

4. 外形尺寸：

5. 实验桌材料：达到防火、防水、防震、耐磨的要求，材质符合国家环保要求；

6. 整机容量：≤1 kVA；

7. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

开关电源：把 220V 交流电变换成 24V 直流电，为整个系统电路供电；

控制面板：由急停开关、自动 / 手动选择开关和手动操作按钮组成，完成对高架库的自动、手动控制操作；

三、实训装置的技术参数

电源：单相 220V AC ± 10% 50HZ

外型尺寸：

功耗：≤ 0.5k VA

温度： 0 ℃～ 40 ℃；

环境湿度：≤ 90% （ 40 ℃）；

安全保护措施具有接地保护、漏电保护功能，安全性符合相关的国标标准。
