产品中心循环式空调过程实验装置是上海华育公司全新研制的空调实训设备,主要用于大学、职业院校空调制冷专业实验室现场实训实设备,设备可对空气进行加热,加湿,冷却和干燥等,可模拟直流空调、回风式空气调;循环空调空气调节过程的模拟实验,空气品质处理有,表冷器,淋水式两用。 可增加计算机数据采集、和数据分析处理功能。
一、工作条件:
环境温度:常温 电源电压: 380V 功率:3KW
二、功能:

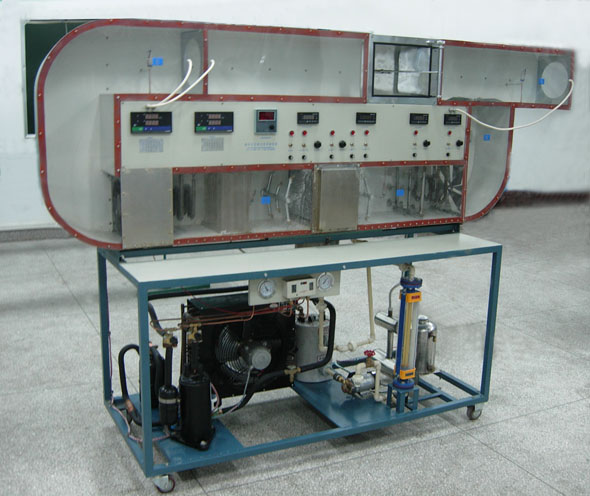

本实验装置为《空气调节》课程实验教学设备,用它可以模拟不同季节室内和室外的环境和空气处理调节的方法,进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管,可直观地观察和测试。实验装置的结构如图所示。由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿(表冷式和淋水式可互换使用)等处理。利用风雪阀门的调节,可以实现直流式、封闭式(再循环式)和一次回风式、三种不同的循环形式和空气处理过程。在实验中,还可以对空气的温度、湿度、流量进行测量;并能对加温器、加热器的输入电功率进行测定,从而可以计算各空气处理过程中的热量和湿量得失,以及进行热、湿平衡的分析。本装置采用电子式数字显示仪直接检测点数据组成的测试系统。
三、主要技术参数:
外形尺寸 200×80×170(cm)
制冷量 950Kcal/n
制冷剂 R12 2公斤
制热量 3KW
蒸发器面积 15平方米
换热器 15平方米
蒸发器水箱 65×40×45cm3
风机 2000m3/n
流量计 40-400升/n
