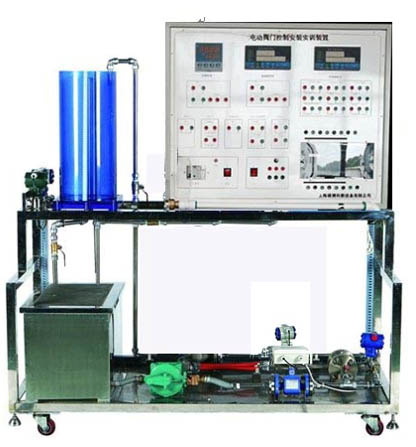

HYDF-1 电动阀门控制安装实训装置

发布时间：2020-09-22 丨浏览次数：

一、设备构成：

1、位式调节

电动阀门控制安装实训装置由水泵、压力调解阀、电磁阀、水位传感器、位式调节控制仪、无纸记录仪、上下水箱等组成。

上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号送至分线器，分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号，其中一路进入控制仪，与给定值比较以控制水位。给定值及控制回差等参数由位式调节控制仪设置。

2、PID调节

由水泵、压力调解阀、电动调节阀、水位传感器、分线器、DDC控制调节控制仪、上下水箱等组成。

上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mmA的标准信号送至分线器，分线器把4-20 mmA的标准信号变成2路4-20 mmA的标准信号，其中一路进入PID控制仪，与给定值比较以控制水位。给定值及控制参数由PID调节控制仪参数设置，其中P、I、D参数可以手动设置，也可以由控制仪进行自整定。其设置方法及操作方式调节控制仪使用说明书。

实验操作步骤：

把下水箱的水充满；

接通电源；

启动水泵，检查系统不得漏水；

设置给定参数，本设备要小于一米,一般设置0.6米左右（600mm左右）；

调节模拟输出排水量；

调节供水压力；

等控制稳定后读取仪表显示的相关各个参数及液位计的数值，纪录于事先设计的记录表格中；

二、技术参数

储存罐：30L

离心泵功耗：250W、大流量：150L/min、速度：2800min-

压力传感器：0...100mbar

控制阀DN20：4,0m3/4-20MA

尺寸和重量

长宽高：1500x700x1750mm

重量：约124Kg

三、功能

实用性强控制器采用市场上广泛应用的DDC控制器及相关继电器、控制开关、指示灯、标准通信接口可编程控制器，上位机软件实时显示系统运行状态及数据。

可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及DDC主机单元

DDC7501 主机参数：

1).电压+24V

2).AI模拟量输入输出点：12个

3).AO模拟量输出输出点：5个

4).DI数字量输入点：8个

5).DO数字量输入点：8个
