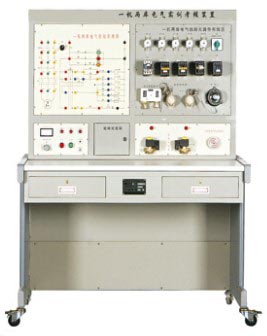

HYKTDQ-4 一机两库电气实训考核装置

发布时间：2020-09-22 丨 浏览次数：

      一机两库电气实训考核装置的适合高等职业院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。适合机电类专业的实训，适合制冷及相关专业中级、高级工的鉴定及考核。

一、装置特点

1.直观性强：电气元件真实布局于面板表面，以便学生了解一机两库控制电路各部件的实物结构，并可直观观察相应部件的运行动作情况，还设有工作状态指示灯，便于实训操作。

2.实训性强：设有故障箱，老师可对装置直接设置电路故障，实现对学生进行故障排除实训及技能鉴定。

二、一机两库电气实训考核装置技术性能

1.输入电源：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜0.2kVA

4.重量：100kg

5.外形尺寸：121cm×73cm×154cm

6.安全保护：具有漏电压、漏电流保护装置，安全符合标准

三、基本配置及功能

1.电源控制部分

（1）交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。

（2）安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。

2.一机两库电气控制原理图面板面板上印有一机两库电气控制原理图，并设有相应测试点，便于学生分析测量。提供红、黄、绿三个信号灯，可分别指示“控制回路电源”、“准备状态”、“运行状态”。

3.一机两库电气线路元器件布线面板提供转换开关、压力控制器、温度控制器、热继电器、中间继电器、电铃等真实部件，并布局于面板表面，以便学生了解一机两库控制电路各部件的实物结构，并可直观地观察相应部件的运行动作情况。

4.电磁阀、三相异步电动机放置区配有电磁阀2只，分别控制两个冷库的供液情况；三相鼠笼式异步电动机1台，用于模拟压缩机电机的工作情况。

5.故障箱故障设置箱内设24个钮子开关，都己经接到相应测试点，用来设置故障及恢复正常工作

6.实训桌实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。
