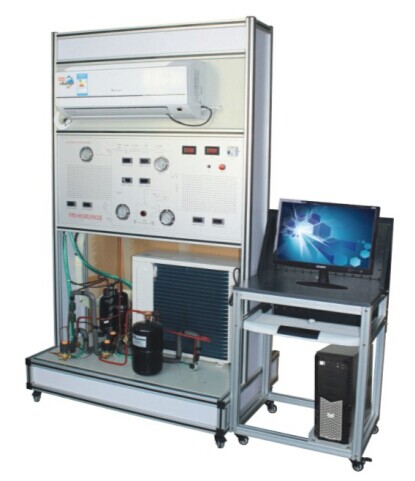

HY-9920G 变频热泵型分体空调实验装置

发布时间：2020-09-22 丨 浏览次数：

一、概 述

“热泵型分体空调实验装置”能满足制冷与空调设备维修专业的实验教学需要。本装置采用真实的全套热泵分体空调制冷机组为实训对象；并能实现全自动控制，使学生深入理解热泵分体空调的结构与工作原理。

二、特 点

1.整个空调系统真实完整，与市场上的遥控热泵空调的总体结构、性能完全相同。它具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能。

2.装置直观展示了热泵型分体空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解。装置中配置了交流电压表、交流电流表、温度表、真空压力表、工作指示灯，使整个热泵分体空调系统的实时工作状态一目了然。主面板左边设有一块有机玻璃板，透过它可看到空调器主控板的器件及布局；主面板中间设有控制系统的原理图，并设有相应的测试点；装置后面可观察到整个制冷系统的结构组成及主要部件的实物，其中高压管路和低压管路分别为红、蓝色，并设有视液镜（可观察制冷剂状态），相应部件均设有标识。

3.装置设有故障模拟功能、提供室外执行部件的接线区域、开设应用性的实验项目及多方位的直观设计，有利于学生将理论应用于实际，提高实际操作动手能力。

4.设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护；实验强电连接导线及插座采用手抢插式全封闭结构，杜绝触电，确保使用安全

三、技术性能

1.输入电源：单相三线 AC220V±10% 50Hz

2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3.装置容量：＜1kVA

4.外形尺寸：100cm×59cm×161cm

5.制冷剂类型：R22

四、装置的基本装备

1.实验台 铁质双层亚光密纹喷塑结构，铝质面板。桌面为防火、防水、耐磨高密度板，结构坚固。带有两个带锁抽屉，分别用于放置故障箱、工具及资料等。装置背面可观察制冷系统管路的结构，前面设有一对柜门，用于模拟室外机组冷凝器脏堵，打开可观察室外机组实物。

2.空调系统1套 包括热泵型分体空调所必需的一些部件，如室内热交换器（蒸发器）、室外热交换器（冷凝器、压缩机、四通阀、节流装置）等，管路中还设有控制阀等实验所需的部件。

3.故障箱1只 放置于抽屉中，用于设置故障。

4.交流电压表 测量范围0～250V，精度1.5级，用于监测电网电压。

5.交流电流表 测量范围0～10A，精度1.5级，用于观测系统启动电流及监测系统正常工作电流。

6.温度表4只 采用PT100传感器，三位半数显，可分别测量进风口温度、出风口温度、冷凝器管路温度和蒸发器管路温度。

7.真空压力表2只 测量范围分别为-0.1MPa～3.5MPa、-0.1MPa～1.5MPa，可显示系统高压侧和低压侧的压力动态变化。

五、实验项目

1.制冷系统专用工具的基本操作

2.制冷系统管件焊接

3.制冷系统的检漏

4.制冷系统的抽真空与充注制冷剂R22

5.格力KFR-23型空调主控板电路原理

6.空调电器元件的测量及系统运行

7.空调器故障与分析

8.空调器检测与故障分析

(1)制冷故障 设置类型有：蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵等

(2)电气故障 设置类型有：电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等三十二个故障点
