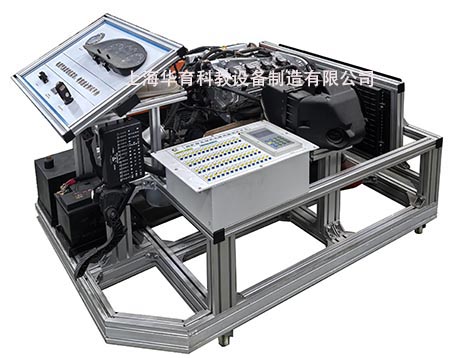

HY-QC254B东风EQ1118GA发动机实训台

发布时间：2024-08-19 丨浏览次数：

一．产品简介

东风EQ1118GA发动机实训台是以东风EQ1118GA原厂柴油发动机总成及运行附件为主体部件，发动机可起动运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示柴油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

二．主要用途

1．各培训机构对汽车发动机理论和维修实训的实训教学。

2．各培训机构对汽车发动机模块各单元教学。

3．汽车理实一体化教学模式的教学。

4．现场教学的教学模式的教学。

5．行动导向教学模式的教学。

6．工艺化教学模式的教学。

7．三位一体化（课堂、现场、实验有机融合）教学模式的教学。

8．模块化教学模式的教学。

9．汽车职业技能鉴定考核的。

10．各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学。

三．结构组成

原厂柴油发动机总成、原车发动机控制电脑、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、90AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、散热系统、台架操作说明书、实验指导书等附件。

安装数字显示表显示参数、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。

四．功能特点

1．发动机正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）。

2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整。

3．电压表实时显示参数数据的变化。

4．实训台面板上绘有原车一致的彩色喷绘发动机系统电路图，1.5mm冷板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析发动机系统的工作原理。

6．实训台面板上安装有多功能检测端子，可直接在面板上检测发动机电路系统各端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。

7．实训台加装蓄电池的电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。

8．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
