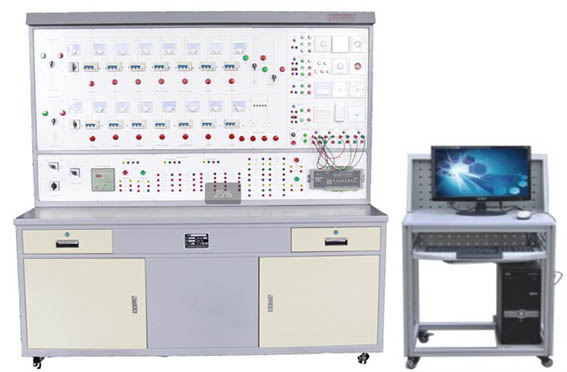

HYLYCX-1B型楼宇供配电系统实训装置

发布时间：2024-08-19 丨 浏览次数：

一、系统概述：

1、本实验装置能满足《建筑电气工程技术》、《建筑电气技术基础》、《建筑应用电工》、《建筑供配电工程》、《建筑设备自动化系统》、《楼宇设备自动控制》、《智能建筑楼宇自控系统》等专业开设实验的需要。学生通过实验，能对楼宇中的供电以及配电基本结构有一个全面了解，掌握建筑设备自动化系统中供配电子系统的应用。

2、本实验装置配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的主要实验教学，可以让学生了解楼宇中供配电的基本结构，熟悉供配电监控系统。

3、采用分布式IO采集控制模块实现对电力系统中各类数据的采集与开关控制；

4.采用先进总线通信协议组网，具有一定的代表性；

5.配备上位机监控系统，可实时监控供配电网络结构，分析和打印各类电量数据。

6、实验室安全管理系统软件参数

（1）该系统集成无线远程电源管理系统，终端由2.8寸TFT彩色液晶显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数。

（2）终端具有两级使用权限：普通权限 和 高级权限

（3）稳定可靠的互联网连接：连接可靠性强，网络数据延迟小。

（4）终端设备可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能（云定时）。

（5）终端设备与云端联动，实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警；设备的电参数和运行状态会实时的映射到智能移动终端；

（6）可远程设置实验台保护电压和电流，即时的反馈到云端，并显示在APP上；在APP上的操作权限同高级权限一样可实现对设备的完全控制。

（7）预付费功能，余额不足时自动上报到云端。

（8）APP可以显示总有功电量和历史小时电量/日电量/月电量/年电量统计记录；

（9）设备分享功能，通过APP可以把设备分享给其他成员。

7、互式考核系统软件

1、教员系统功能

1）采用专业平台搭建，可实现对相关科目的理论与实际设备的相关知识的考评，通过教员编辑考评规则及题目来实现对学员学习效果的总结。

2）权限管理，包含用户的登录、注销、管理以及密码的修改，只有在获取权限后才能实现教员的相关功能的操作。

3）题库编辑，系统包含判断题题库、单选题题库、多选题题库、实操题题库，教员在获取权限后可编辑或修改题库题目内容、及答案等相关信息。

4）学员管理，教员可通过该项目对数据库内注册学员信息查询，对异常信息进行查找删除等操作。

5）测评参数的设置：对考核的时间设置，对各题型的分值、答题数、最大随机数范围进行设置。实操题分为手动发题和随机发题两种功能，手动发题时在对应教员设置的故障中按照从低到高的顺序进行发题，随机发题时按照题数与最大随机数随机出题。当所有参数设置完成后发送考核开始，设备电源接通，学员才能进行登录。

6）结果查询：可查询本轮考核结果，可打印当前考核结果，或保存结果。存盘数据的查询，可查询所有存盘数据库的存盘结果，可打印或保存。

2、学员系统及功能

1）学员注册：学员通过注册将学号及姓名注册到对应的数据库中，学号重复将无法注册，只有正确的注册了相关信息的学员才能进入考评。

2）学员登录：只有在教员发送了开始的任务后学员才能登录，输入学号即可登录系统，如果学号没有注册将无法登录。

3）进入考评系统：学员登录成功后右上角显示相应的学号及姓名，出现双击进入字样，当准备就绪后双击该字样进入考评，同时计时开始，当答题时间到达设置的时间时系统自动交卷。

4）考评随机系统：该系统内理论性题按教员设置的规则随机出题，即每次答题的题目的前后顺序、内容都会不一样。实操题在随机出题时也会按照该方法出题。

5）考评检查系统：除实操性题目外其他题型在考核时间范围内可以进行向上向下检查的。实操题无法实现向上向下检查功能，即答完一题直接跳转至下一题。

6）考评设备题规则：即实操题，该题目按照手动设题或随机发题规则实现出题，出题按答完一题发一题的原则，即一次下发一个故障，不管答题结果是否正确直接解除该故障并跳至下一题设置该题故障。故障查找到后直接按照说明，和原理图上的编号或名称输入，即线号或元件代号即可完成答题。

7）考评评分规则：按照教员设置的分值，和答对题目进行计算各项目的分数相加即本轮考核的成绩，考核结束后会在学员窗口短暂显示考核分数。

二、功能概述：

1.本实训系统有三部分构成：供配电硬件系统、供配电监控系统和实训部分。

2.整个楼宇自动化系统中所有设备的供电由本实训装置提供。进线采用两路三相四线400V进线，正常工作时，由一路电源向全部用电设备供电，另一路为暗备用不投入运行，当运行电源发生故障时，另一路备用电源自动投入。

3.通过各种电量传感器，对整个用电系统的总电量参数监测：进线三相电流和总功率、配电母线三相电压以及各配电线路电流。

4.下位机部分：采用DDC控制模块实现数据采集与控制，采集电量传感器测量的电量，控制各断路器的分、合闸。

5.上位机部分：采用力控组态软件，与下位机DDC控制器采用LONWORKS总线通信。上位机界面中可整体监测供配电系统结构，并可实时分析和打印各类电量数据，并可提供 对电力网络出现的故障告警并快速定位和采取相应措施。

三、技术规格：

1.输入电源：三相四线（AC 380V±10% 50Hz）

2.工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m

3.装置容量：<5.0kVA

4.外形尺寸：1800mm×700mm×1800mm

5.绝缘电阻：＞3MΩ

6.安全保护：具有漏电自动保护功能

四、实训项目:

1.常用配电设备认知与应用

2.电量传感器认知与应用

3.智能建筑的供电运行方式线路组建与操作

4.典型楼层配电运行方式线路组建与操作

5.供配电系统中运行线路状态的现场监测、抄表和控制

6.备自投联动运行控制和调试

7.应急电源配电线路运行和联动控制

8.配电线路功率因数补偿运行控制

9.与消防自动报警系统的联动控制

10.供配电监控系统运行调度实训
