HY-QC253康明斯高压共轨柴油发动机实训台

发布时间：2024-07-15 丨浏览次数：

康明斯高压共轨柴油发动机实训台-是配合学校、特种培训单位司训、汽修等专业的汽车培训技能用，该设备采用电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各单位对发动机理论和维修实训的理想的教学设备。

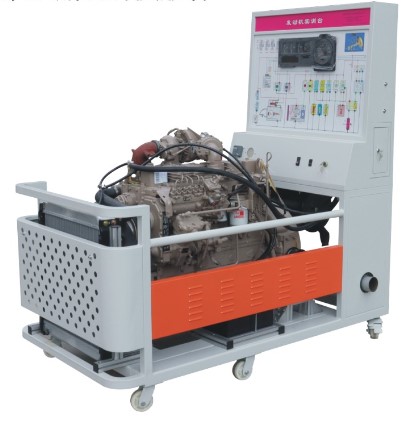

00 拷贝.jpg

二、功能特点：

1、真实可运行的电控高压共轨柴油发动机(加速/减速/怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。

2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。

3、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

4、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。

5、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

6、实训台配备有油门控制装置，可方便对发动机加速减速。

7、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

8、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。

9、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方/两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

四、技术规格：

1、外形尺寸：1500×1000×1700mm(长×宽×高)

2、工作电源：直流12V

3、燃油标号：依发动机型号

4、油箱容积：10L

5、工作温度：-40℃～+50℃

6、颜色：7032

7、钢管：40*40*3mm

8、面板机柜：1.5mm冷板冲压成形，背面设置维修门；

9、移动脚轮：120*80mm
