HYXNY-F5风力发电机组控制技术实训装置

发布时间：2024-07-12 丨浏览次数：

一、产品组成与功能：

1.风速可调节；

2.采用水平轴风力发电机；
3.风力发电机可主动偏航；
4.风力发电机可以实现手动和自动变桨功能；
5.有风速风向仪，并具备测速传感器和角度传感器；有温度传感器；
6.对风速、风向、温度、电网电压、风机瞬时功率、风机转速、风机发电效率、控制器运行参数等进行实时监测并显示；
7.配有离网和并网逆变器；
8.具备可调阻性负载、感性负载；

9.配有上位机监测软件，能对风力发电机组运行进行实时监测，并可进行PLC 与主机的实时双向通信。

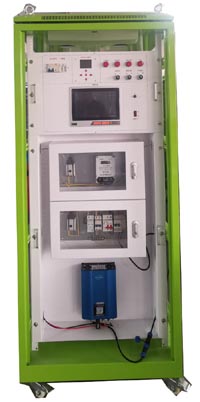

二、实训柜：
1.柜体
柜壁为双层亚光密纹喷塑结构，1.5mm厚冷轧钢板、结实牢固、美观大方。柜体侧面装有总电源开关，后下侧留有电源输入线。
2.柜门
装有电压指示仪表、电流指示仪表、电压指示切换开关、急停按钮、启动按钮、停止按钮等；控制柜的供电由急停按钮和启停开关控制，通过电压指示切换开关可在电压指示仪表上分别指示电网的UUV、UVW、UWU线电压值；电流指示仪表，用来监视负载大小。
3.电源控制系统
电源控制系统由漏电保护开关（总电源开关）、电压指示、急停按钮、启动按钮、停止按钮、漏电保护电路及短路保护等组成。通过电源控制系统可对设备电源进行通、断控制，并为设备提供漏电、短路保护等安全措施。
总电源开关是一个带有漏电保护的塑壳式低压断路器，漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s，符合国家标准。
4.人身安全保护体系
电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值（≤30mA），即切断总电源（≤0.1s）。
电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源，并发出告警声和指示。控制柜设有专用接地端子。
5.PLC主机模块
提供西门子200 PLC主机， 24DI/16DO，PLC主机的输入输出端口已全部通过端子排引出到面板，输出点带有短路及过载保护，并配备扩展模块实验区。

三、技术参数

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1800mm
4.实训装置容量：＜1kVA
