HY-B4A网络综合布线实训装置

发布时间：2024-06-06 丨 浏览次数：

 一、设备概述：

      网络综合布线实训室设备是通过实训操作让学生全面了解网络综合布线工程的各个流程，掌握综合布线工程的各种技术知识，加深对网络体系结构的理解，能实际实训水晶头的制作、光纤熔接技术实训、常用布线工具的使用、网络配线的端接技术应用、线槽和线管的使用、绘图软件的介绍、综合布线工程方案设计实训、综合布线工程施工、综合布线工程测试等项目。

二、产品规格：

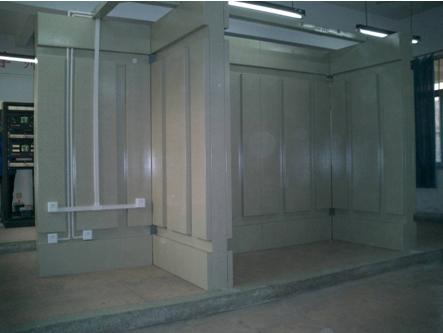

装置应由4模块，边界尺寸为需≥长2.0米、高2.3米、宽1.2米）（每堵墙模块尺寸需≥长1.2米、高2.3米、厚0.12米），灵活组装成需要的各种配置墙体。

三、产品配置：

1、内外全钢质结构，钢板墙厚度≥1.8mm，本套产品组成一个模拟房间结构，用于布线实训，智能楼宇安防实训，智能建筑工程实训等。

2、布线实训楼装置为全钢结构，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。模拟墙采用模块化设计可单独拆卸任意一块墙面进行维护。

3、整体采用冷轧镀锌钢板，表面平整，不设任何凹槽结构。考虑学生实训冲击因素，厚度≥1.8mm，若厚度不能达到要求，供货后也将拒绝验收。

4、墙面内嵌不锈钢内螺纹孔（M5型），孔距30*30毫米，使用M6加帽螺钉（杜绝自攻螺钉挂接设备不牢的安全隐患）牢固挂接网络设备、插座、机柜。

5、实训区的墙面可以模拟综合布线系统的水平、垂直子系统进行线槽安装和线缆布放，能模拟工作区子系统进行信息插座的安装。

6、实训区实训角模块包含有材质为铝镁合金的6U机柜2个，共计2套。安装有模拟二层建筑结构。

7、装置顶部配有开放式线缆桥架，方便观察走线方向。

8、能够使学生完成设备间子系统中机柜与设备的安装与布线、进线间子系统中入口管道的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本。

四、综布线链路实训平台

1、设备设备有开放式机柜部份、网络设备、高级喷塑钢结结构、高级铝塑挂板、电源控制器、单口面板、双口面板、四口面板、超五类非屏蔽RJ45插座模块、超五类非屏蔽RJ11插头、超五类非屏蔽RJ45插头、光纤插座（SC）、光纤插座（LC）、插座模块面板支架、超五类24位RJ45插座、管理线盘、光纤分线盒（12芯）、托架、光纤跳线、语音跳线、数据跳线、光纤适配器、110式100回线高频接线模块盘、6类24网络配线架、IDC语音模块、五类1对UTP线缆、五类4对UTP电缆、超五类4对UTP电缆、五类25对UTP电缆、110型接线工具、交换机、光纤收发器、网络测试仪、实训考核系统、辅材及工具等组成。外形：1800㎜×800㎜×1600㎜。

2、能够使学生完成设备间子系统中机柜与设备的安装与布线、进线间子系统中入口管道的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本技术要点。

五、实训项目：

1、 设备间子系统实践；

2、 工作区子系统实践；

3、 管理区子系统实践；

4、 配线区子系统实践

5、干线（垂直）子系统实践

6、水平子系统实践

7、干线子系统实践；

8、 网络评测与连接实践；

9、可接门禁的接线测试

10、可接考勤的接线测试

11、独立模块的独立认识、接线；

12、 数字电视接线实践、建筑群子系统实践；

13、 数据模块、语音模块、光纤模块制作实践；

14、 数据、语音安装调试实践；

15、 数据、语音通信、交换传输实践；

16、 系统整合的接线、设置、操作和演习

17、交换机、光纤收发器网络测试仪的实践
