HY-X1C 楼宇工程火灾报警及联动系统实训平台

发布时间：2020-09-05 丨 浏览次数：

一、设备概述

建筑智能化火灾报警及联动实验系统为双面设计，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

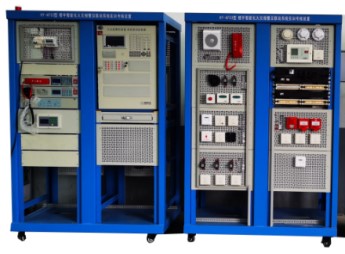

正面                              背面

二. 主要组成：立式实训平台1台，线缆管理架、电源管理模块、嵌入式编程主机与显示器模块1套、故障设置模块（触摸屏式）1台、智能考核管理软件1套、火灾报警控制器（联动型）1台、电子编码器1个、CRT接口卡1 块、火灾报警监控软件1套、通信电缆1条、电话主机1台、广播功率放大器1 台、分配盘1 台、总线隔离器3 个、火灾显示盘1 个、非编码探测器输入模块1个、非编码点型感温探测器2个、终端器1 个、点型光电感烟探测器1 个、手动报警按钮1个、消火栓按钮1个、输入/输出模块3个、排烟阀模拟（继电器）1个、声光警报器1个、消防电话专用模块1个、消防电话插座1个、固定式消防电话分机1个、手提式消防电话分机1个、消防广播模块1个、壁挂式紧急广播音箱1 个、切换模块6个、排烟风机模拟1个、排烟风机接触器模拟1 个、信号输入模块1个、270℃防火阀模拟1个、消防水泵控制箱模拟1 个、消防水泵模拟2个、6位PDU电源1个、耗材及工具1 套等。

三、电源管理系统：采取多种过流保护手段，确保为用电设备提供安全可靠的可调测试电源和正常运行电源；

四、 IC卡电源控制系统：功能要求：1)根据指定时间段和卡权限通过单元上读卡器刷卡取电（板卡信号输出）；2)通过单元上断电按钮对设备断电（板卡信号复位）；3)通过单元上急停按钮对设备断电（板卡信号保持输出，直接切断电源）；4) 进入急停状态后蜂鸣器声光报警；5) 通过不同颜色指示灯指示外部进电、设备上电、是否可刷卡操作等状态。

投标时提供实物照片，照片需能反映出上述各项功能要求。

五、实验项目：

1. 系统的安装、布线、接线、编程、调试、运行、维护及维修；

2. 线路故障的设置、检测及排除；

3. 各类控制器、火灾报警探测器和模块的结构、原理、接线、调试和应用；

4. 火灾报警控制器的接线、操作和编程；

5. 火灾显示盘的接线和操作；

6. 电子编码的设计和操作；

7. 手/自动联动控制；

8. 消防广播系统、消防电话系统和联动控制系统的接线、操作和事故演习；

9. 火灾自动报警及消防联动控制系统的设计、接线、编程、调试和事故演习；

10. 火灾自动报警监控管理软件的编程及操作；

六、技术指标

1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；越级跳闸；

3、整机功耗：≤300W；

4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
