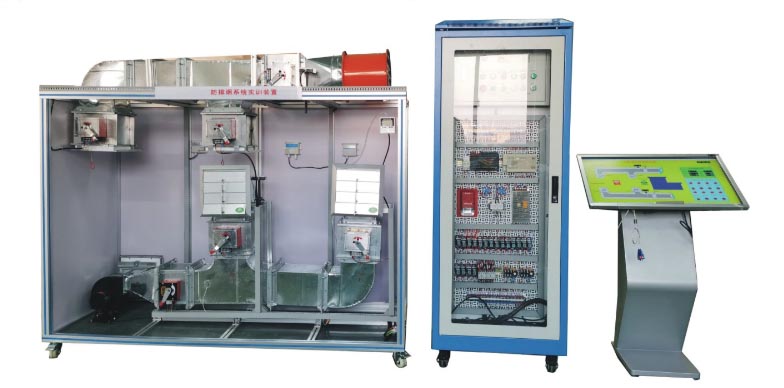

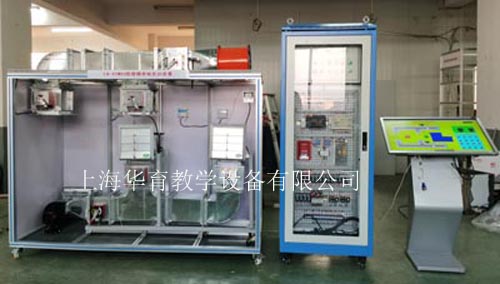

HY-X10B 建筑消防防烟排烟系统实训装置

发布时间:2023-08-29 丨 浏览次数:

一、系统概述:
本设备根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统,设备设计为机械式加压送风系统和机械式排烟系统。
系统由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
3、加压送风机采用多翼式离心风机,
4、加压送送管道采用不燃材料制作,加压送风口和用常闭式,采用手动或电动开启控制方式,
5,排烟防火防由控制执行器、渡锌钢板制作而成。
6、排烟风机采用轴流风机,能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上,平时呈开启状态,火灾时当排管道内温度达到280度时关闭。
排烟口,安装在机械排烟风管上作为烟气吸入口中,平时呈关闭壮态。火灾时需要排烟时手动或电动打开系统原理


二、技术参数:

 电压:AC220±10% 50Hz
   保护:具有漏电保护装置
   环境温度:+4℃~+45℃
   装置容量:<1000W
   外形尺寸:1800mm×800mm×1800mm
三、操作实训:
1、排烟系统的认识
2、防烟系统的认识
3、消防防类系统控制操作
4、排烟系统的手动操作
3、排烟系统的自动操作
4、排烟系统与操联动中心的操作
5、排烟系统的联动编程
6、防烟系统的联动编程
