网络化智能型维修电工电气控制技能实训智能考核装置
发布时间：2020-12-19 丨 浏览次数：

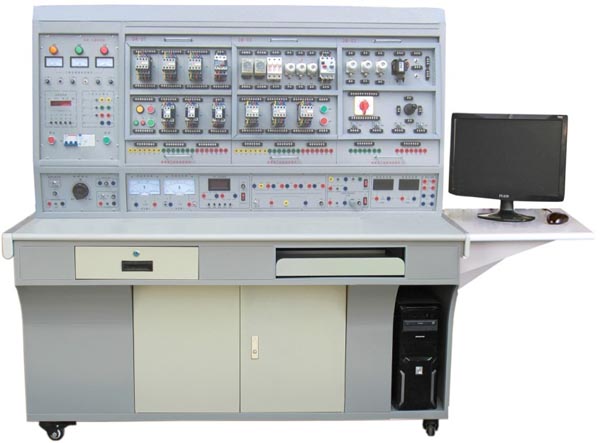

HYW-82B 网络化智能型维修电工电气控制技能实训智能考核装置
一、功能
1.总体结构
实训台要求由实训屏（内置电源）、实训桌、实训储物柜三部分组成。以钣金喷塑为主要框架材料；实训屏下部为电源箱主控部分，主要用于实训台电源显示与控制，底部与左侧是电源箱的输出部分，输出外用电源为实训所用，电源箱的布局依次为电源保护装置、电源指示、控制装置、整流桥、电源输出；实训屏上部和下部设有凹槽组合成维修电工通用挂板固定结构；改变实训内容需要移动挂板时，可方便地在槽中滑动，以便更好地配合实训；实训桌桌面应采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子上部左边设有一个抽屉，右边设有键盘托架；下部左边设有双开门存储柜用于存储实验模块，右边为电脑主机放置柜。
设备应以钣金喷塑为主，至少拥有电源保护、控制、输出类型、实验管理、监控等功能，基本框架要求坚固美观大方，可根据教学和实训要求悬挂不同的挂板，能够完成较广较多的教学内容和实训项目。
二、实训项目
1.电动机点动与连续转动电路连接实训；
2.按钮联锁的电动机正、反转电路连接实训；
3.接触器联锁的电动机正、反转电路连接实训；
4.接触器和按钮双重联锁的电动机正、反转电路连接实训；
5.电动机定子绕组串联电阻启动控制电路连接实训；
6.按钮切换的Y－△启动控制电路的连接实训；
7.时间继电器切换的Y－△启动控制电路的连接实训；
8.电动机反接制动控制电路连接实训；
9.电动机往返行程控制电路连接实训；
10.电动机顺序启动控制电路连接实训；
11.电动机定时运转控制电路连接实训；
12.按钮切换的双速电动机控制电路连接实训；
13.时间继电器切换的双速电动机控制电路连接实训；
14.简单生产机械电气控制电路连接实训；
15.交流电动机的调速实训；
16.车床电气控制电路单元常见故障的检查与排除（16个故障点）：
17.T68镗床电气控制电路单元常见故障检查与排除，（ 16个故障现象）：
18.X62W铣床电气控制电路单元常见故障的检查与排除（16个故障现象）：
19.电动葫芦电气控制电路单元常见故障的检查与排除（16个故障现象）：
20.面板功能参数设置和操作实训；
21.变频器对电机点动控制、启停控制；
22.电机转速多段控制；
23.PLC与变频器的综合控制实训；
24.基于模拟量控制的电机开环调速；
25.基于面板操作的电机开环调速；
26.变频器的保护和报警功能实训；
1.车床电气控制电路故障现象：
1)全部电机均缺一相，所有控制回路失效；
2)主轴电机缺一相；
3)主轴电机缺一相；
4)M2、M3电机缺一相，控制回路失效；
5)冷却泵电机缺一相；
6)冷却泵电机缺一相；
7)刀架快速移动电机缺一相；
8)刀架快速移动电机缺一相；
9)除照明灯外，其它控制均失效；
10)控制回路失效；
11)指示灯亮，其它控制均失效；
12)主轴电机不能起动；
13)除刀架快移动控制外其它控制失效；
14)刀架快移电机不启动，刀架快移动失效；
15)机床控制均失效；
16)主轴电机启动，冷却泵控制失效，QS2不起作用。
2.铣床电气控制电路故障现象：
1)主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，控制变压器及照明变压器均没电；
2)主轴电机无论正反转均缺一相；
3)进给电机反转缺一相；
4)快速进给电磁铁不能动作；
5)照明及控制变压器没电，照明灯不亮，控制回路失效；
6)控制变压器没电，控制回路失效；
7)照明灯不亮；
8)控制回路失效；
9)控制回路失效；
10)主轴制动失效；
11)主轴不能启动；
12)主轴不能启动；
13)工作台进给控制失效；
14)工作台向下、向右、向前进给控制失效；
15)工作台向后、向上、向左进给控制失效；
16)两处快速进给全部失效。
3.T68镗床电气控制电路故障现象：
1)所有电机缺相，控制回路失效；
2)主轴电机及工作台进给电机，无论正反转均缺相，控制回路正常；
3)主轴正转缺一相；
4)主轴正、反转均缺一相；
5)主轴电机低速运转制动电磁铁YB不能动作；
6)进给电机快速移动正转时缺一相；
7)进给电机无论正反转均缺一相；
8)控制变压器缺一相，控制回路及照明回路均没电；
9)主轴电机正转点动与启动均失效；
10)控制回路全部失效；
11)主轴电机反转点动与启动均失效；
12)主轴电机的高低速运行及快速移动电机的快速移动均不可启动；
13)主轴电机的低速不能启动，高速时，无低速的过渡；
14)主轴电机的高速运行失效；
15)快速移动电动机，无论正反转均失效；
16)快速移动电动机正转不能启动。
4.电动葫芦电气控制电路故障现象：
1)吊钩电机和移动电机均缺一相；
2)吊钩电机和移动电机均缺一相，显示及控制回路均失效；
3)吊钩上升时，制动电磁铁失效；吊钩下降时，吊钩电机缺一相；
4)移动电机缺一相；
5)移动电机后移时缺一相；
6)显示及控制回路失效；
7)指示灯不亮，控制回路失效；
8)按下SB1，KM1线圈不吸合；
9)按下SB1，KM1线圈不吸合；
10)吊钩下降及前后移动控制失效；
11)按下SB2，KM2线圈不吸合；
12)前后移动控制失效；
13)按下SB3，KM3线圈不吸合；
14)按下SB3，KM3线圈不吸合；
三、技术指标：
1.外型：整体尺寸 1900mm×700mm×1790mm；
2.实训台架的材料：钣金结构；
3.电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1）主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关,由接触器通过起、停按钮进行操作；
(2) 设有450V指针式交流电压表三只，指示电源输入的三相电压；
(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。
2）交、直流电源
(1) 励磁电源：直流220V/0.5A，具有短路保护。
(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。
(3) 直流稳压电源：±12V/0.5A两路，＋5V/0.5A一路，具有短路软截止自动恢复保护功能。
(4) 交流电源：①、设有变压器一组，变压器原边根据不同的接线可加220V，也可以加380V交流电源，合上开关后，变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压；②、设有单相调压器一组，可得到交流0～250V可调电压；③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3）交、直流仪表
(1) 交流电压表：0～500V带镜面交流电压表一只，精度1.0级。
(2) 交流电压表：0～5A带镜面交流电流表一只，精度1.0级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度1.0级，电压、电流量程分别为450V、5A，测量功率因数时还能自动判断负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），可储存15组数据，供随时查阅。
(4) 直流电压表：直流数字电压表1只，测量范围0～300V，三位半数显，输入阻抗为10MΩ，精度0.5级。
(5) 直流电流表：直流数字电流表1只，测量范围为0～5A，三位半数显，精度0.5级，具有超量程报警、指示、切断总电源等功能。
4）整流二极管：IN5408四只
3、实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子上部左边设有一个抽屉，右边设有键盘托架；下部左边设有双开门存储柜用于存储实验模块，右边为电脑主机放置柜。
